Kui kasutate dioodi pärisuunalise takistuse mõõtmiseks multimeetrit, siis miks igas vahemikus)

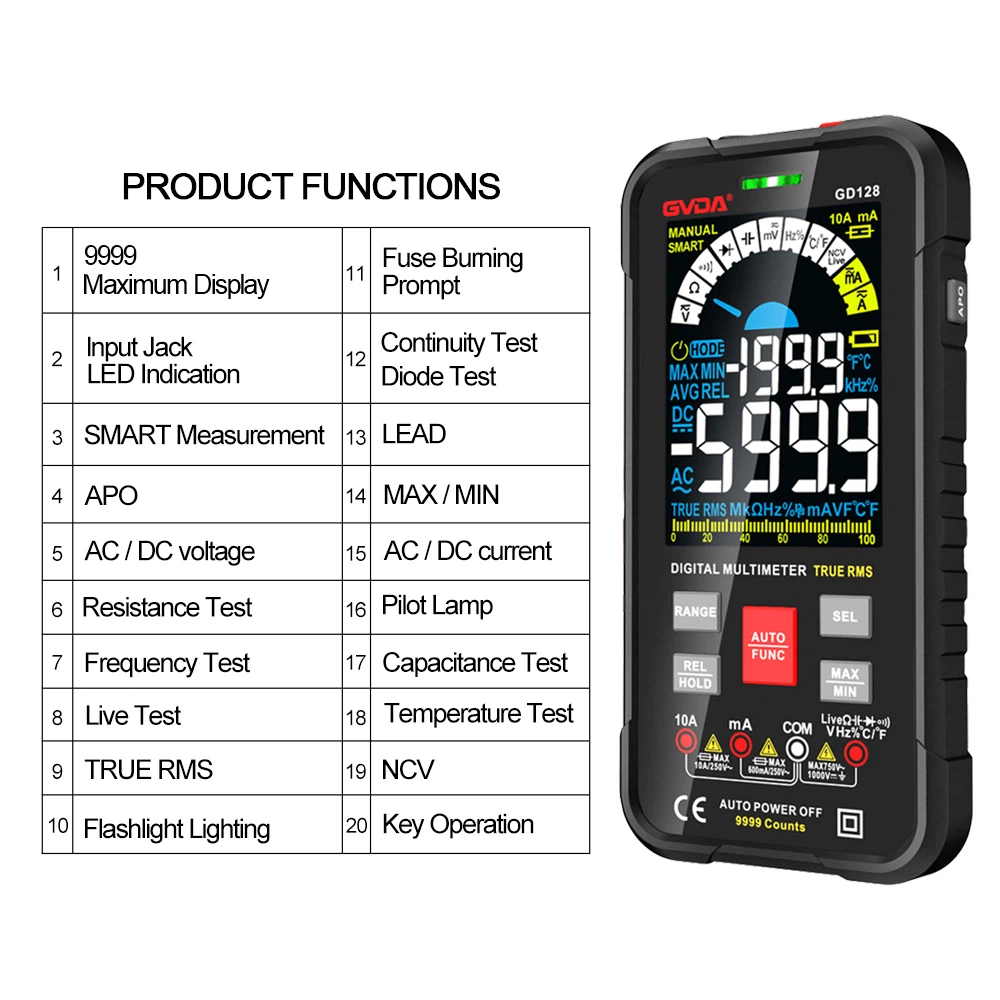

Digitaalne multimeeter teisendab mõõdetud takistuse väärtuse. See kasutab A/D konversioonikiipi, et muuta analoogsignaal digitaalseks ja seejärel kuvada takistuse väärtus. Analoogmultimeeter seevastu näitab väärtust magnetpea läbipainde järgi. Kui tegelikul mõõtmisel avastame, et digitaalse multimeetri takistusvahemiku kasutamisel dioodi testimiseks ei ole takistuse väärtust nii edasi- kui ka tagasisuunas, samas kui analoogmultimeetri kasutamisel dioodi testimiseks on takistuse väärtus ettepoole, on peamiselt järgmised põhjused:
Dioodi mõõtmine trükkplaadil
Esiteks on analoogmultimeetri ja digitaalmultimeetri takistusvahemike väljundpinged erinevad. Üldiselt on analoogmultimeetri maksimaalne väljundpinge 9 volti, digitaalmultimeetri maksimaalne väljundpinge aga 3 volti. Samas ei ole mitte ainult nende väljundpinged erinevad, vaid kui valime mõõtmisel erinevad vahemikud, on ka väljundpinged erinevad. Digitaalse multimeetri takistusvahemike väljundpinged on vahemikus 1,0 volti kuni 3,0 volti. Analoogmultimeetri takistusvahemiku väljundpinge on üldiselt kõrgem kui digitaalmultimeetril. Analoogmultimeetri väljundpinge on suurem kui dioodi pingelanguse väärtus, nii et diood võib juhtida. Kuid mõnikord on digitaalse multimeetri väljundpinge väiksem kui dioodi pingelanguse väärtus, mistõttu diood ei juhi. Selle tulemuseks on dioodi mõõtmisel lõpmatu takistus nii edasi- kui ka tagasisuunas.
Teiseks toovad dioodide erinevad pingelanguse karakteristikud kaasa ka kõrvalekaldeid mõõtetulemustes, kui kasutame dioodide mõõtmiseks analoog- ja digitaalmultimeetri takistusvahemikku. Näiteks ränidioodide ja germaaniumdioodide pingelanguse väärtused jäävad üldjuhul vahemikku 0,3–0,6 volti. Kuid mõnede spetsiaalsete dioodide, näiteks kõrge-pinge dioodide puhul on nende edasivoolu pingelangus suhteliselt suur, ulatudes üldiselt üle 0,7 volti. Kuna meie digitaalse multimeetri takistusvahemiku pinge on suhteliselt madal ega suuda dioodi juhtida, näib mõõdetud takistuse väärtus olevat lõpmatu.
