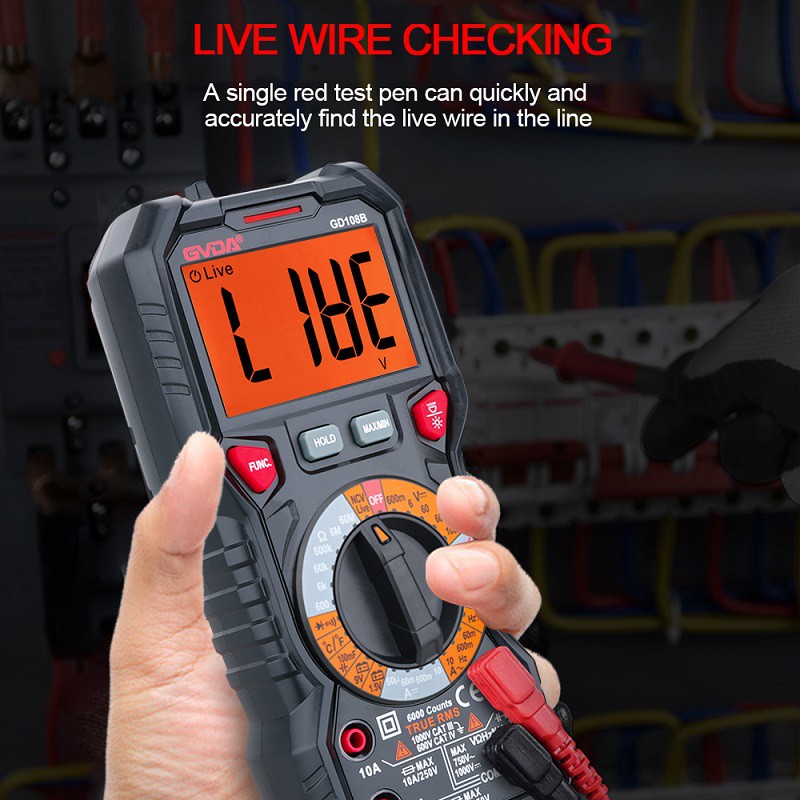

Mis vahe on megomeetriga takistuse mõõtmise ja multimeetriga takistuse mõõtmise põhimõttel?
Meggerit, mida nimetatakse ka megoommeetriks, kasutatakse peamiselt elektriseadmete isolatsioonitakistuse mõõtmiseks. See koosneb generaatori pinge kahekordistaja alaldi vooluringist, arvestist ja muudest komponentidest. Kui megoommeeter väriseb, tekitab see alalispinge. Kui isoleermaterjalile rakendatakse teatud pinge, liigub isolatsioonimaterjalist läbi äärmiselt nõrk vool. See vool koosneb kolmest osast, nimelt mahtuvuslikust voolust, neeldumisvoolust ja lekkevoolust. Megomeetri tekitatud alalispinge ja lekkevoolu suhe on isolatsioonitakistus. Katset, mille käigus kasutatakse megomeetrit isolatsioonimaterjali nõuetekohasuse kontrollimiseks, nimetatakse isolatsioonitakistuse testiks. See suudab tuvastada, kas isoleermaterjal on niiske, kahjustatud või vananenud, ja seega leida seadme defekte. Meggeri nimipinge on 250, 500, 1000, 2500 V jne ning mõõtepiirkond 500, 1000, 2000MΩ jne.
Isolatsioonitakistuse testerit nimetatakse ka megohmmeetriks, meggeriks, meggeriks. Isolatsioonitakistuse mõõtur koosneb peamiselt kolmest osast. Esimene on alalisvoolu kõrgepingegeneraator, mida kasutatakse alalisvoolu kõrgepinge genereerimiseks. ** on mõõteahel. Kolmas on ekraan.
(1) DC kõrgepinge generaator
Isolatsioonitakistuse mõõtmiseks tuleb mõõteotsale rakendada kõrgepinge. See kõrgepinge väärtus on isolatsioonitakistuse mõõturi riiklikus standardis määratletud kui 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V...
Alalisvoolu kõrgepinge genereerimiseks on üldiselt kolm meetodit. Esimest tüüpi käsitsi juhitav generaator. Praegu kasutab umbes 80% minu riigis toodetud megaohmmeetritest seda meetodit (meggeri nime päritolu). Teine on pinge tõstmine läbi võrgutrafo ja selle alaldamine, et saada alalisvoolu kõrgepinge. Meetod, mida tavaliselt kasutatakse võrgutüüpi megohmmeetrites. Kolmas meetod on kasutada transistori võnketüüpi või spetsiaalset impulsi laiuse modulatsiooniahelat alalisvoolu kõrgepinge genereerimiseks. Seda meetodit kasutavad tavaliselt aku- ja võrgutüüpi isolatsioonitakistuse mõõturid.
(2) Mõõteahel
Eelnevalt mainitud meggeris (megohmeeter) on mõõteahel ja näidiku osa ühendatud üheks. See on komplekteeritud vooluhulgamõõturi peaga, mis koosneb kahest poolist, mille nurk on 60 kraadi (umbes). Üks mähistest on paralleelne pinge mõlema otsaga ja teine mähis on mõõteahelaga jadamisi. keskel. Mõõdikukursori läbipaindenurk määratakse kahe mähise voolu suhte järgi. Erinevad läbipaindenurgad tähistavad erinevaid takistuse väärtusi. Mida väiksem on mõõdetud takistuse väärtus, seda suurem on mähiste vool mõõteahelas ja seda suurem on osuti läbipaindenurk. . Teine meetod on mõõtmiseks ja kuvamiseks kasutada lineaarset ampermeetrit. Kuna varem kasutatud voolu ratiomeetris on magnetväli mähises ebaühtlane, siis kui osuti on lõpmatuses, on voolupool täpselt seal, kus magnetvoo tihedus on kõige tugevam. Seetõttu, kuigi mõõdetav takistus on suur, on voolupooli läbiv vool Väga harva on mähise läbipaindenurk sel ajal suurem. Kui mõõdetud takistus on väike või 0, on voolupooli läbiv vool suur ja mähis on painutatud kohta, kus magnetvoo tihedus on väike ja sellest tingitud läbipaindenurk ei ole väga suur. Sel viisil saavutatakse mittelineaarne korrektsioon. Üldiselt peab meggeri pea takistusnäidik katma mitut suurusjärku. Kuid see ei tööta, kui lineaarne ampermeeter on otse jadamisi ühendatud mõõtmisahelaga. Kõrge takistuse väärtuste korral on kaalud kõik koos ja neid ei saa eristada. Mittelineaarse korrektsiooni saavutamiseks tuleb mõõteahelasse lisada mittelineaarsed komponendid. See saavutab šundiefekti, kui takistuse väärtus on väike. Suure takistuse korral šunti ei tekitata, nii et takistuse väärtuse kuva jõuab mitme suurusjärguni.
