Klamberammeetri ehitus ja tööpõhimõte ning selle hinnatutvustus

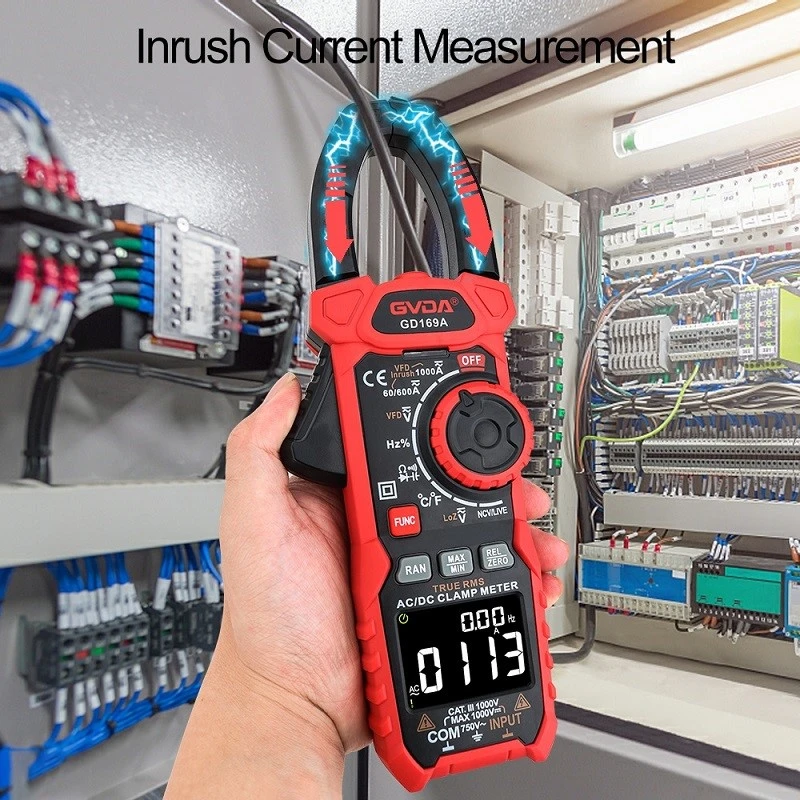

Kui meil, elektrikutel, on vaja voolu mõõta ilma vooluahelat lahti ühendamata, peame kasutama klambriammeetrit (mõnikord nimetatakse klambrimõõturit, klambrimõõturit). Klambriampermeeter on instrument, mida kasutatakse voolu mõõtmiseks töötavas elektriahelas, ja see on elektrikute jaoks tavaliselt kasutatav mõõteriist. Klambriga ampermeetrid jagunevad kahte kategooriasse: klambriga vahelduvvoolu ampermeetrid ja klambriga vahelduvvoolu-/alalisvoolumõõturid, millest mõned võivad mõõta ka vahelduvpinget.
Klambri ampermeetri struktuur ja tööpõhimõte:
Klambriga vahelduvvoolu ampermeeter koosneb põhiliselt voolutrafost ja alaldi instrumendist. Mõõdetav voolukandev juhe on samaväärne voolutrafo algse mähisega ja voolutrafo sekundaarmähis on raudsüdamikul. , on sekundaarmähis ühendatud alaldussüsteemi instrumendiga. Vastavalt teatud proportsionaalsele suhtele voolutrafo primaar- ja sekundaarmähiste vahel võib alaldi seade kuvada mõõdetud liini vooluväärtust.
Klambriga AC-DC arvesti on elektromagnetilise süsteemi instrument. Lõualuusse asetatud mõõdetud voolu juhtiv juhe toimib ergutusmähisena ja magnetvoog moodustab raudsüdamikus silmuse. Pöörake kõrvale, hankige näit. Kuna mõõtevool läbipainet ei mõjuta, saab see mõõta vahelduv- ja alalisvoolu.
Klambrimõõturi tehnilised andmed
Klambermõõtjaid on kahte tüüpi, analoog- ja digitaalsed. Standardtüüpi tuvastusvahemik: AC ja DC on umbes 20A kuni 200A või 400A, on ka tooteid, mis suudavad tuvastada suuri 2000A voolusid; on ka lekketuvastustooteid, mis suudavad tuvastada väikeseid mitme mA voolusid, trafo toiteallikaid ja lülitustoiteallikaid. Muude mittesiinuslainete kui siinuslainete tegeliku efektiivse väärtuse (TRUERMS) korrutis.
4. Kuidas kasutada
(1) Enne mõõtmist on vajalik mehaaniline nulli reguleerimine
(2) Valige sobiv vahemik, valige esmalt suur vahemik ja seejärel valige väike vahemik või vaadake hinnangu andmiseks andmesildi väärtust.
(3) Kui mõõtmiseks kasutatakse minimaalset mõõtevahemikku ja näit ei ole ilmne, saab mõõdetud traati mitu korda kerida ja pöörete arv peaks põhinema lõualuu keskosas olevate pöörete arvul, siis näit=näidatud väärtus × vahemik / täishälve × pööret Pärast arvu (4) mõõtmist seadke ülekandelüliti maksimaalsele vahemikule.
(5) Mõõtmisel peaks katsetatav traat asuma lõugade keskel ja lõuad peavad olema vigade vähendamiseks tihedalt suletud.
5. Tähelepanu vajavad asjad
(1) Katsetatava liini pinge peaks olema madalam kui klambermõõturi nimipinge.
(2) Kõrgepingeliinide voolu mõõtmisel kandke isoleerkindaid, kandke isoleerjalatseid ja seiske isoleermattidel. (3) Lõuad peavad olema tihedalt suletud ja vahemikku ei saa elektriga muuta.
