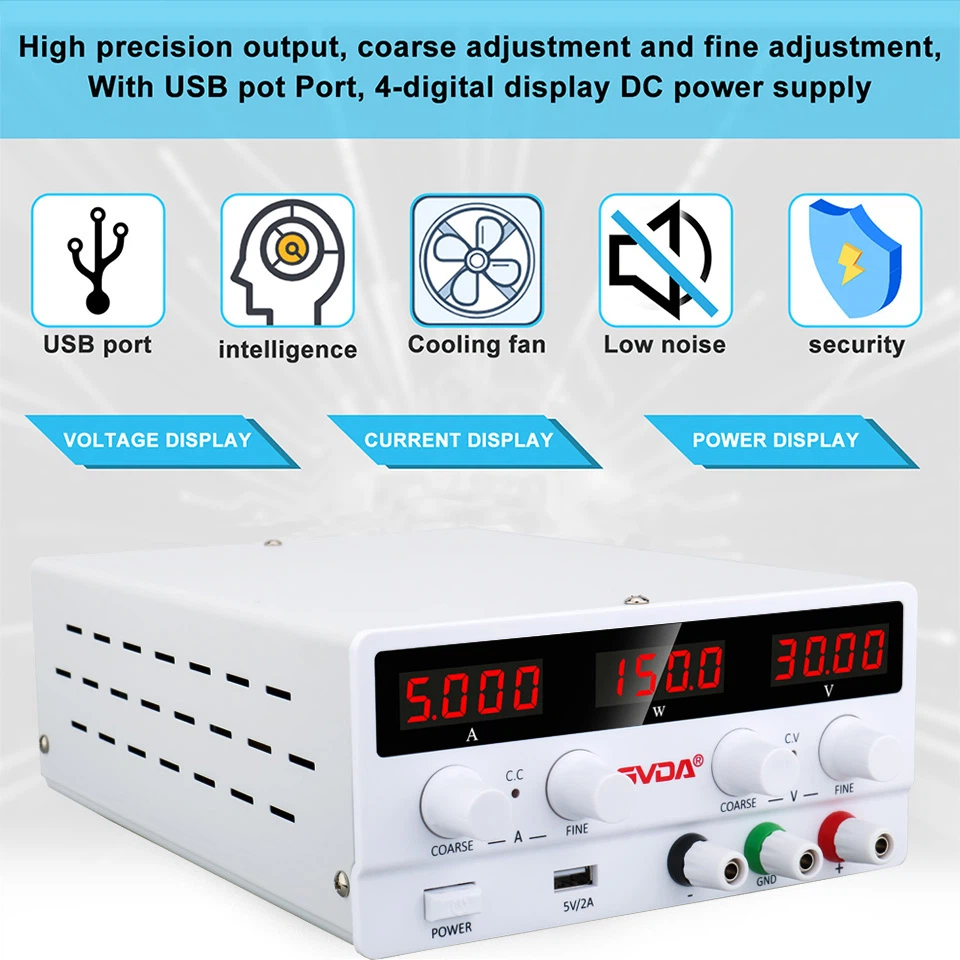

Lineaarsetel alalisvoolu toiteallikatel ja lülitusrežiimi toiteallikatel on järgmised erinevused
Lineaarne toiteallikas
Lineaarse toiteallika põhiahel on järgmine:
See tähendab, et ~ 220 V vooluvõrku juhib SCR ainult osa peatrafo primaartrafost. Kui väljundpinge Uo on kõrgem, on SCR juhtivusnurk suurem, suurem osa võrgupingest SCR poolt "pani üle" ja seega trafo primaarseadmele lisanduv pinge, st Ui suurem, mis loomulikult alaldas ja filtreeris väljundpinge. on suhteliselt kõrge.
Kui väljundpinge Uo on väga madal, on SCR juhtivusnurk väga väike, suurem osa võrgupingest SCR-kaardi poolt "lõigatakse välja", trafo primaarseadmele lisatakse ainult väga madal pinge, see tähendab, et Ui on väga madal. madal, mis muidugi alaldi filtreeritud väljundpinge on ka väga madal.
Praegune lülitustoiteallika tootmine, mida kasutatakse mitmesugustes PWM-i integreeritud kiipides, on peamiselt väljundpinge variatsioonivahemik väike, väljundvool on disaini seisukohast stabiilsem.
Kuid niinimetatud PWM-kiip on impulsi laiuse modulaator, kui väljundpinge on kõrgem, väljundvool on suurem, toiteallika sisemise lülitustoru sisselülitusaeg on pikem ja väljalülitusaeg lühem:
Kui väljundpinge ja vool langevad jätkuvalt, juhtimpulsi nõuded kitsenevad, kuid PWM-ahel ei ole suutnud täita, muutub vooluahel katkendlikuks tööks, näiteks:
Pulse aeg-ajalt, lõhkemist, toiteallika väljastab müra, pulsatsioon jne muutub ka suureks, halb elektriline jõudlus, nn "madala hinnaga ebastabiilsus", tegelikult on muutunud ebakvaliteetseks tooteks. Selle probleemi lahendamiseks rakendab meie ettevõte uusi tehnilisi meetmeid, et seda paremini lahendada (rohkem üksikasju pole).
Lineaarse toiteallika ja lülitustoiteallika võrdlus
1, lineaarse toiteallika täpsus on hea (parem kui lülitustoiteallikas 1-3 suurusjärgus), pulsatsioon on väike, reguleerimismäär on hea, välised häired on väikesed ja seda saab kasutada erinevatel juhtudel.
2, lineaarse toiteallika toiteseadmed töötavad lineaarses olekus, nii et kadu on lülitustoiteallika suhtes suhteliselt kõrge, lülitustoiteallika efektiivsus on parem.
3, lülitustoiteallika suurus võrreldes lineaarse toiteallikaga on väike, kuid lülitustoiteallikal on probleem elektrivõrgu saastumise ja amplituudihäiretega.
4, lülitustoiteallikas ei sobi kasutamiseks kõrgepinge ja kõrge voolu väljundis, kui 0-pinge käivitamine on reguleeritav pidevalt reguleeritav, kuid sobib fikseeritud väljundiks või suhteliselt fikseeritud väljundiks kiirgushäirete korral mitte liiga suured nõuded.
5, lineaarse toiteallika hooldust on suhteliselt lihtne hooldada. Lülitustoiteallikas tihedate komponentide tõttu, et tekitada hooldusraskusi. Lisaks, kuna vooluahel on lineaarsest toiteallikast väga erinev, nõuab hoolduspersonali tehniline kvaliteet kõrgetasemelist ostsilloskoopi, et jälgida vooluahelat tööseisundi erinevates punktides.
