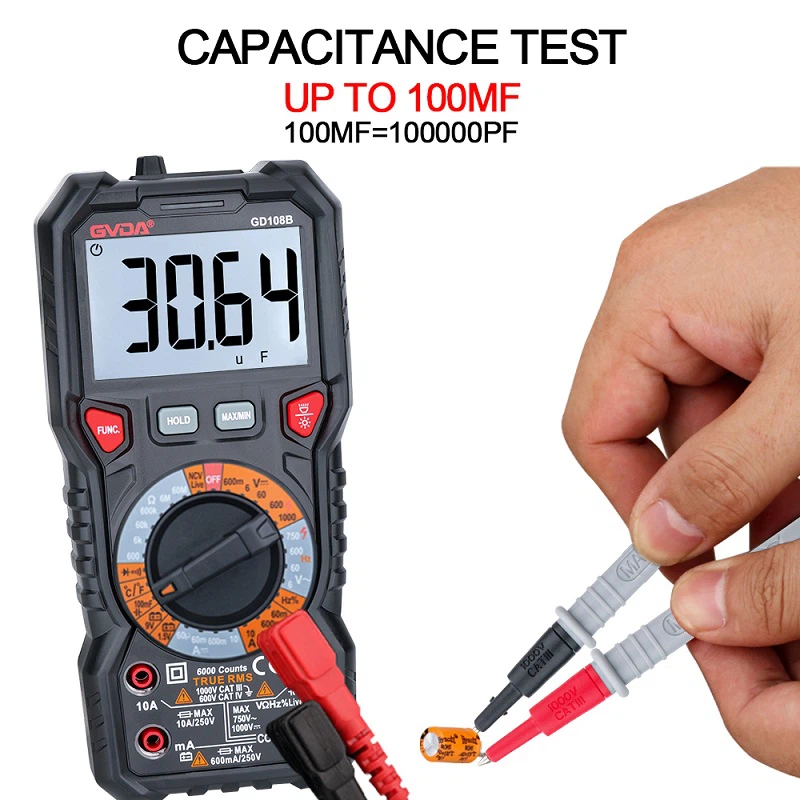

Kuidas mõõta kondensaatorit multimeetriga?
(1) Fikseeritud kondensaatorite tuvastamine, mille mahtuvus on üle 0,01 pF
Seadke analoogmultimeeter vahemikku R × 10 k oomi ja reguleerige oomi nulli. Seejärel puudutage multimeetri punast ja musta testkaablit vastavalt kondensaatori kahte kontakti ja jälgige multimeetri osuti liikumist, nagu on näidatud joonisel 1.
Kui hetkel, kui testjuhtmed on ühendatud, liigub multimeetri osuti veidi paremale ja naaseb seejärel lõpmatuseni ning pärast mõõtejuhtmete vahetamist ja uuesti mõõtmist liigub osuti ka paremale ja naaseb seejärel lõpmatusse, saab kindlaks teha, et kondensaator on normaalne.
Kui hetkel, kui testjuhtmed on ühendatud, liigub multimeetri osuti "0" lähedale, saab kindlaks teha, et kondensaator on rikkis või sellel on tõsine leke.
Kui testjuhtmete ühendamise hetkel osuti kõigub ja ei pöördu lõpmatusse tagasi, saab tuvastada, et kondensaatoris on leke.
Kui multimeetri osuti ei kõigu mõlemal mõõtmisel, võib tuvastada, et kondensaator on avatud - vooluringis.
(2) Fikseeritud kondensaatorite tuvastamine, mille mahtuvus on väiksem kui 0,01 pF
Väikeste kondensaatorite tuvastamisel alla 10 pF, kuna mahtuvus on liiga väike, saab mõõtmiseks multimeetrit kasutades kontrollida ainult leket, sisemist lühist - või riket. Mõõtmisel valige multimeetri vahemik R×10k ja ühendage kaks mõõtejuhet juhuslikult kondensaatori kahe tihvtiga. Takistuse väärtus peaks olema lõpmatus. Kui mõõdetud takistuse väärtus on null, saab kindlaks teha, et kondensaator on lekke tõttu kahjustatud või seesmiselt rikkis.
(3) Püsikondensaatorite, mille mahtuvus jääb vahemikku 10 pF kuni 0,01 μF, tuvastamiseks saab kasutada järgmist meetodit.
Seadke multimeeter vahemikku R × 10k. Komposiittransistori moodustamiseks valige kaks transistori 3DC6 (või 9013), mille väärtus on suurem kui 100. Skemaatiline lülitusskeem on näidatud joonisel 2. Kasutage komposiittransistori võimendusefekti mõõdetud kondensaatori laadimisvoolu võimendamiseks, et suurendada multimeetri osuti pöördeamplituudi. Ühendage mõõdetud kondensaator komposiittransistori aluse b ja kollektori c vahele ning ühendage multimeetri punane ja must mõõtejuhe vastavalt komposiittransistori emitteri e ja kollektoriga c.
Kui multimeetri osuti veidi kõigub ja seejärel naaseb lõpmatusse, näitab see, et kondensaator on normaalne.
Kui osuti ei liigu või ei saa lõpmatusse naasta, näitab see, et kondensaator on kahjustatud.
Testimisoperatsiooni ajal, eriti väiksema mahtuvusega kondensaatorite mõõtmisel, vahetage korduvalt mõõdetud kondensaatori kontaktide kahte kontaktpunkti, et jälgida selgelt multimeetri osuti kõikumist.
