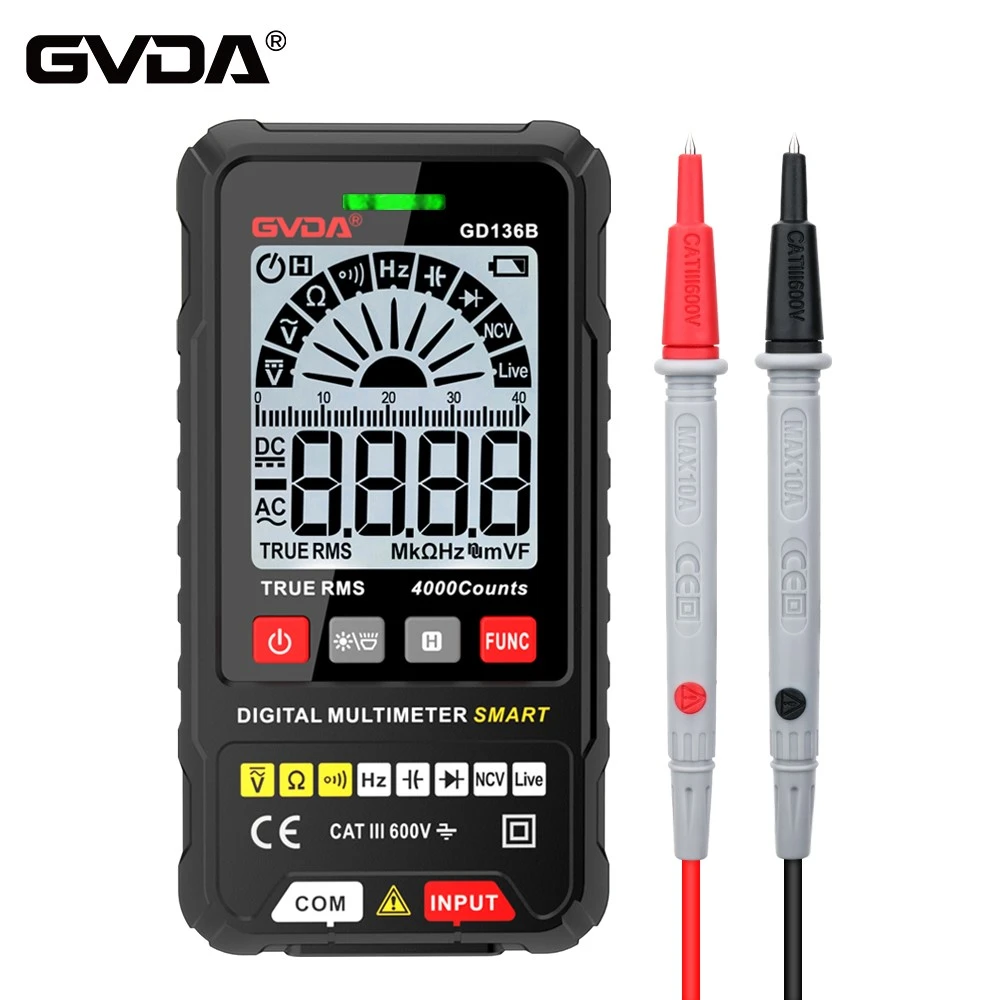

Mida kuvab multimeeter, kui vooluahel on maandatud või lühises -?
Mõõtke voolukatkestuse korral vooluringi multimeetri 10k käiguga ja ühendage koormus lahti. Kolme-faasilise nelja-juhtmega vooluahela korral peaks multimeetri kuvatava nelja juhtme takistuse väärtus olema lõpmatu. Ühefaasilise-ahela korral peaks see tavatingimustes näitama ka lõpmatut takistust. Kui takistuse väärtus on olemas, saab kindlaks teha, et ahelas on lühis. Maanduse määramiseks kasutage juhtme ühe otsa puudutamiseks multimeetri üht testkaablit ja maanduse takistuse mõõtmiseks teist mõõtejuhet. Kui takistus on lõpmatu, on see normaalne; vastasel juhul on maandusnähtus. Probleemi leidmiseks mõõtke selle meetodi abil kõik juhtmed ükshaaval. Lisaks, kui tegemist on teraslintkaabliga, asetage mõõtmiseks testjuhtme teine ots teraslindile. Mõõtmise täpsuse tagamiseks on kõige parem kõigepealt kontrollida, kas vooluringis on avatud vooluahel, ja seejärel kasutada multimeetrit lühiste ja maandusvigade tuvastamiseks. Tegelikult saab nende kahte tüüpi rikete tõrkeotsinguks kasutada ka selliseid tööriistu nagu megaohmmeeter ja detektor, mis muudavad hoolduse kiiremaks ja täpsemaks.
Võtke näiteks kodumasina valgustus: kodumasina valgustus koosneb tavaliselt ühest pingestatud juhtmest, ühest nulljuhtmest ja ühest maandusjuhtmest. Kui pingestatud juhtme ja nulljuhtme vahel tekib lühis, lülitub õhulüliti välja. Sel ajal lülitage kõik elektriseadmed välja, eemaldage õhulüliti kaks väljundjuhtme otsa (kasutajaliini pingestatud juhtme ja nulljuhtme otsad) ja mõõtke kahe juhtme vahelist takistust, kasutades multimeetri oomilist hammasratast. Vastupidavus peaks olema lõpmatu. Kui takistus on null või vaid paar oomi, näitab see lühist pingestatud juhtme ja nulljuhtme vahel.
Lülitage õhulüliti sisse, ärge paigaldage väljundjuhtme kahte otsa, lülitage välja kõik elektriseadmed ja kasutage mõõtmiseks multimeetri 250 V vahelduvvoolu käiku: Ühendage üks testkaabel õhulüliti pingestatud juhtme otsaga ja üks testjuhe kasutaja juhtme otsaga. Kui pinge on umbes 220 volti, näitab see, et vooluahel on maandatud.
Hiina madalpinge{0}}toitesüsteemis on ette nähtud, et nullpunkt peab olema maandatud ja nulljuhet ei saa kasutada maandusjuhtmena. Eraldi tuleb varustada spetsiaalne kaitsemaandusjuhe. Pärast kasutaja elektrikilbi sisenemist peavad pingestatud juhe ja nulljuhe korralikult töötamiseks maapinnast isoleerima. Kui pinge all oleva juhtme või nulljuhtme ja maandusjuhtme vaheline takistus on alla 0,5 megaoomi, hakkab lekkekaitse tööle ja rakendub toite katkestamiseks.
Pärast väljalülitamist saab multimeetri abil tuvastada, kas vooluahelas ja kaitselüliti taga olevas koormuses on lühis või maandus. Meetod on järgmine:
Ühendage lahti peatoitelüliti ja lahutage ühendus nulljuhtme ja toiteallika vahel. (Mõnede kaitselülitite puhul ei ole nulljuhe avatud asendis lahti ühendatud ja nulljuhe tuleb eemaldada). Seejärel kasutage multimeetri maksimaalse takistuse hammasratast (vahemik peab olema suurem kui 1 megaohm), et mõõta vastavalt pingestatud juhtme ja nulljuhtme takistust maandusjuhtmele. Kui takistus on väiksem kui 0,5 megaoomi, loetakse see kvalifitseerimata.
Kui pinge all oleva juhtme ja nulljuhtme takistus maandusjuhtmele on kvalifitseeritud, näitab see, et maandusviga puudub. Seejärel mõõtke multimeetriga pinge all oleva juhtme ja nulljuhtme vahelist takistust (kõik pistikud tuleb välja tõmmata ja kõik elektriseadmed välja lülitada). Samamoodi peab takistus olema suurem kui 0,5 megaoomi. Kui vooluringiga probleeme pole, on see tülikam ja probleem peitub elektriseadmetes. Kontrollige neid ükshaaval!
