Pinge reguleerimine Jadareguleeritud toiteallikate tööpõhimõte
Eeldades, et väljundpinge UO on mingil põhjusel vähenenud, st T1 emitteri pinge (UT1) E väheneb, jääb UD1 tõttu muutumatuks, põhjustades seega T1 emitteri ristmiku pinge (UT1) BE tõusu, põhjustades T1 baasvool (IT1) B tõuseb, mis põhjustab T1 emitteri voolu (IT1) E võimendamist tõusuteguri võrra, nagu on näha transistori koormuskarakteristikutest, mis on siis, kui T1 juhtivus on rohkem Piisavalt toru pingelang (UT1) CE väheneb kiiresti, sisendpinge UI lisatakse koormusele, UO saada kiiresti tagasi. Seda reguleerimisprotsessi saab väljendada järgmise variatsioonisuhte diagrammi abil:
UO↓→(UT1)E↓→UD1 konstant→(UT1)BE↑→(IT1)B↑→(IT1)E↑→(UT1)CE↓→UO↑
Kui väljundpinge tõuseb, on kogu analüüsiprotsess vastupidine ülaltoodud protsessi muutusele, me siin ei korda, vaid lihtsalt väljendatakse järgmise muutuste seose diagrammiga:
UO↑→(UT1)E↑→UD1 konstant→(UT1)BE↓→(IT1)B↓→(IT1)E↓→(UT1)CE↑→UO↓
Siin analüüsime ainult väljundpinge UO vähendatud pinge reguleerimise tööpõhimõtet, tegelikult on muudel juhtudel, näiteks pinge reguleerimise tööpõhimõte, vähendatud sisendpinge UI sellega sarnane, * lõppkokkuvõttes reageerivad väljundpingele UO vähendatud, nii et tööpõhimõte on enam-vähem sama.
Alates tööpõhimõte vooluringi võib näha, võti pinge stabiliseerimiseks kaks punkti: üks on regulaator D1 regulaator väärtus UD1 jääda stabiilseks; teine on toru T1 reguleerimine nii, et see töötaks võimenduspiirkonnas ja tööomadused peaksid olema head.

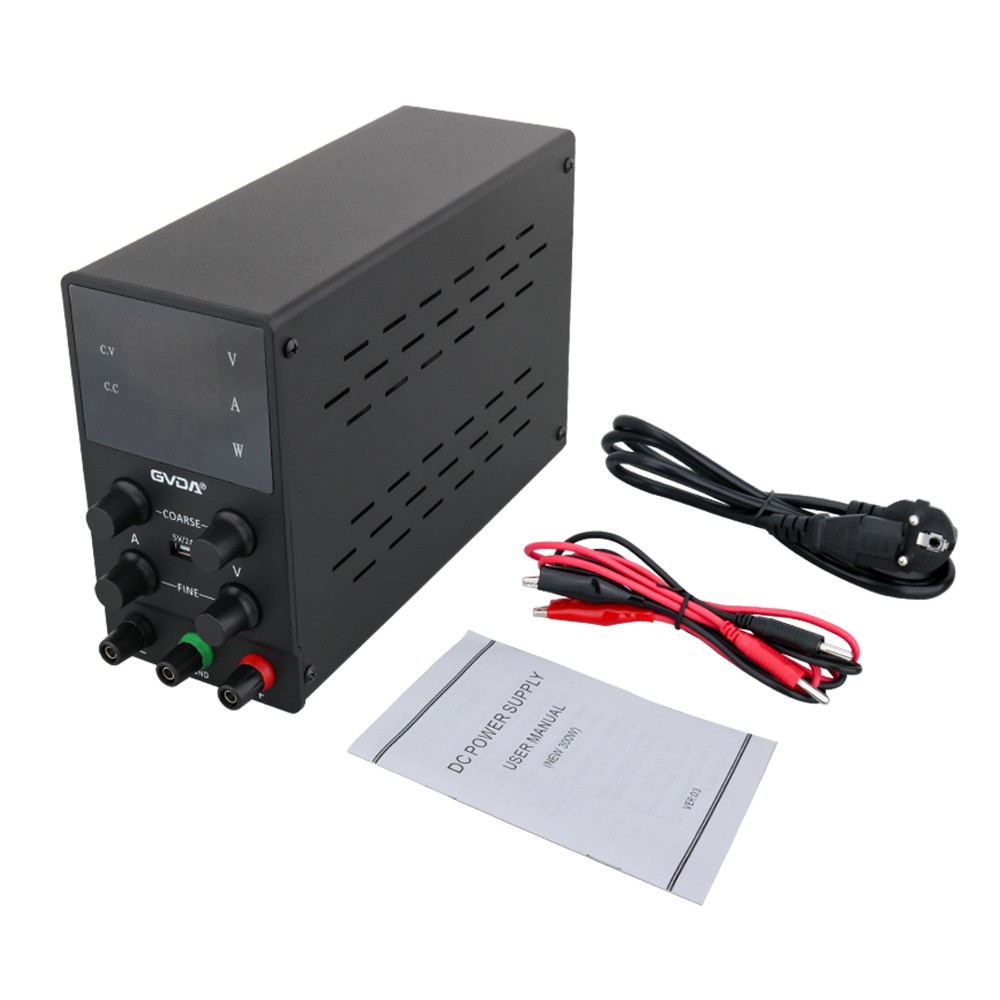

Ettevaatusabinõud alalisvoolu reguleeritud toiteallika kasutamisel
1. Magnetiliste häirete vältimiseks ei tohiks regulaatori ja seadmete kasutamise vahemaa olla väiksem kui 2 meetrit. Igasugused magnetplaadid, plaadid, kaardid jms tuleks hoida masinast 2 meetri kaugusel, et vältida juhuslikku magnetiseerumist.
2. Pingeregulaatorite hulka kuuluvad üldiselt sisendklemmid (A, B, C), väljundklemmid (a, b, c, n), varjestus, südamiku kesta maandusklemmid. Need klemmid on pingeregulaatori süsteemis õigesti ühendatud.
3. Kui koormuse tasakaalustamatus ületab 20%, ühendage selle tasakaalustamiseks takistuslik koormus paralleelselt kergelt koormatud faasiga. Samamoodi, kui liinipinge tasakaalustamatus sisendis on üle 10%, mõjutab see ka pingeregulaatori jõudlust. Sellisel juhul tuleks sisendisse seadistada ühefaasiline regulaator, et sisendis olev liinipinge oleks põhimõtteliselt tasakaalustatud. Sisendpinge ja koormuse kahe tasakaalustatud aste ei ületa ülaltoodud vahemikku, väljundliini pinge tasakaalustamatus on väiksem või võrdne 5%.
4. Kui laadimisseadmel on lühis, peab kasutaja lühise vea kontrollimiseks ja kõrvaldamiseks masina välja lülitama ning seejärel masina uuesti sisse lülitama. 5. Pidevalt töötades on masinal teatud temperatuuri tõus, näidu väärtus on tegelikust pinge väärtusest veidi madalam. 6. Tuleks paigutada hästi ventileeritavasse kohta, kehvade ventilatsioonitingimuste korral paigaldage tuppa ventilatsiooniventilaator.
