Klambermõõturite tööpõhimõte
1. Magnetoelektrilise klambri ampermeetri ehitus
Magnetoelektriline klambrivoolumõõtur koosneb peamiselt spetsiaalsest voolutrafost, alaldatud magnetoelektrivoolumõõturist ja sisemistest komponentidest

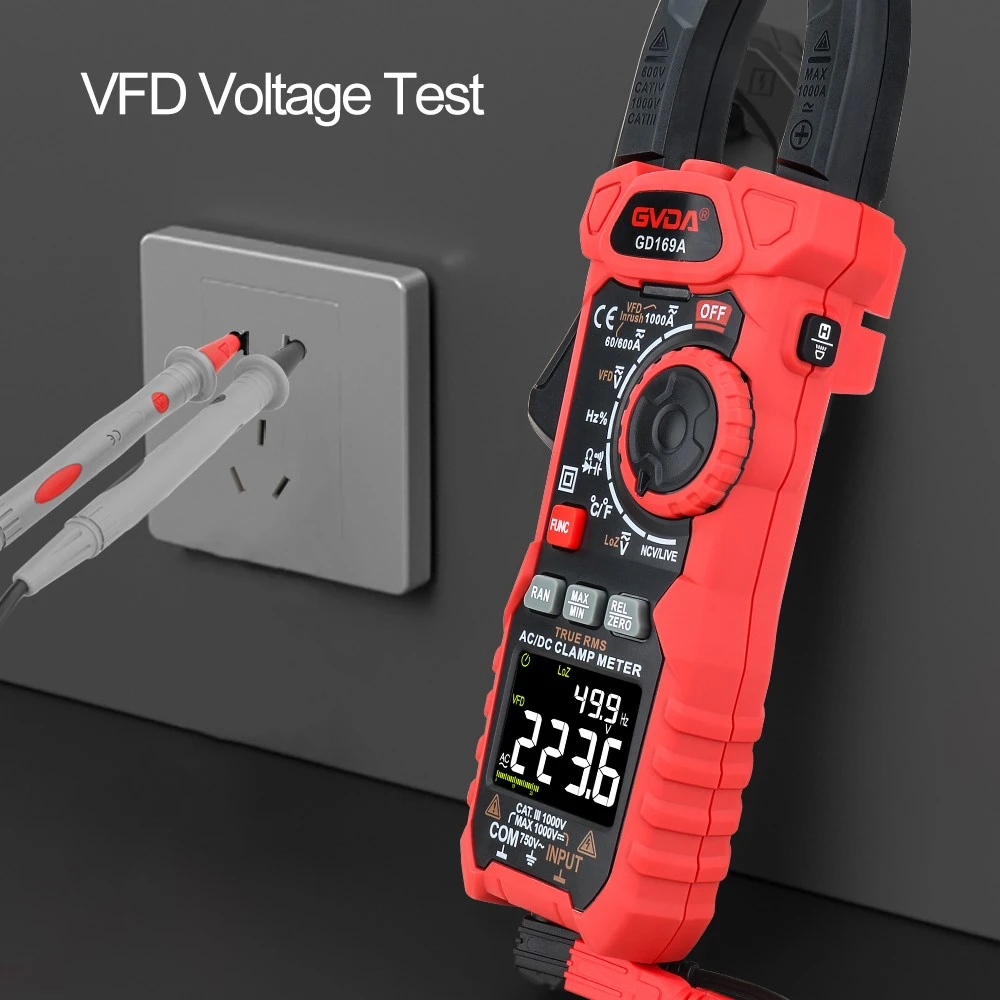

Liinide koostis jne. Levinud mudelid on T301 ja T302. T301 klambriammeeter suudab mõõta ainult vahelduvvoolu, samas kui T302 saab mõõta nii vahelduvvoolu kui ka vahelduvpinget. Samuti on olemas taskuklambriga ampermeetrid nii vahelduv- kui alalisvoolu jaoks, nagu MG20, MG26, MG36 ja muud mudelid. Klambrikujulise kella T301 välimus on näidatud joonisel 1. Selle täpsus on 2,5, vooluvahemikega 10 A, 50 A, 250 A ja 1000 A.
2. Klambri ampermeetri tööpõhimõte
Klambermõõturi tööpõhimõte põhineb voolutrafo tööpõhimõttel. Klambermõõturi mutrivõtme pingutamisel saab voolutrafo raudsüdamiku avada ja mõõdetud voolu juhe siseneb klambrisse voolutrafo primaarmähisena. Mutrivõtme raudsüdamiku lõdvendamisel ja sulgemisel tekib trafo põhimõttel sekundaarmähisele indutseeritud vool, mis põhjustab ampermeetri osuti kõrvalekalde ja näitab mõõdetud voolu väärtust.
Väärib märkimist, et kuna selle põhimõte põhineb trafo põhimõttel, siis mõjutab mõõtmistulemusi oluliselt see, kas raudsüdamik on tihedalt suletud ja kas seal on palju jääkmagnetismi. Väikeste voolude mõõtmisel suurendab see mõõtmisviga. Siinkohal saab katsetatud traati veel paar korda ümber raudsüdamiku kerida, et muuta trafo voolusuhet ja suurendada vooluvahemikku. Sel hetkel peaks mõõdetud vool Ix olema:
