Klamberammeetrite kasutusviisid ja tehnikad

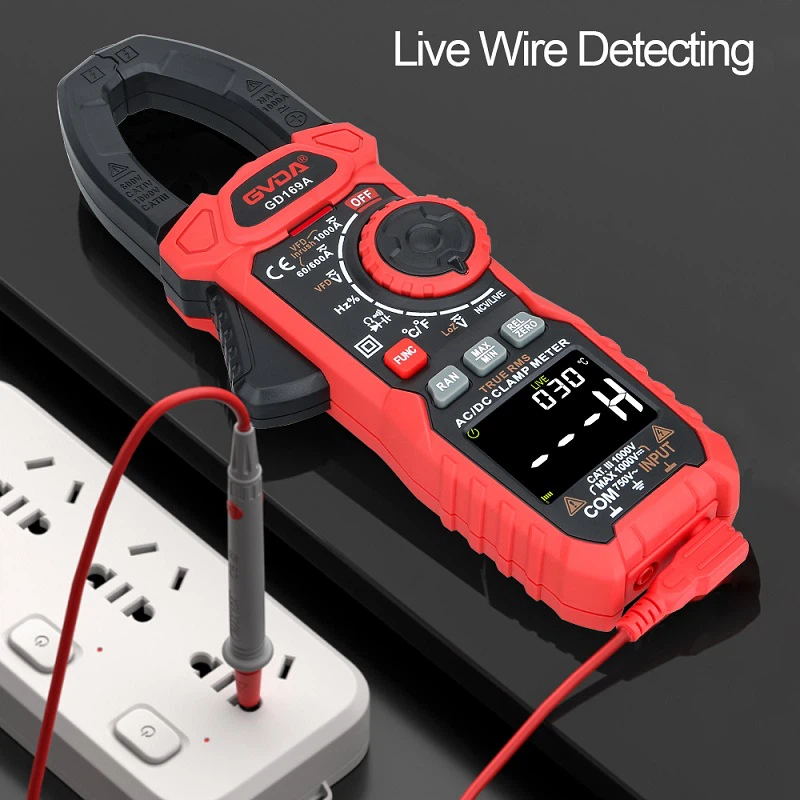

Klambritüüpi ampermeeter koosneb voolutrafost ja ampermeetrist. See on seade, mida kasutatakse töötava elektriahela voolutaseme mõõtmiseks ja millega saab mõõta vahelduvvoolu katkestusteta.
Klambri ampermeetri kasutamine
1. Testieelne ettevalmistus:
Heitke pilk tangidele. Instrumendi lõuad peavad olema puhtad. Kui esineb prahti või õliplekke, tuleb need õigeaegselt puhastada, et magnetahel oleks rangelt suletud ja mõõtmistulemused oleksid täpsed.
Vaata kursorit. Jälgige kursori asukohta ja kui see pole nullis, tehke mehaaniline nulli reguleerimine.
2. Mõõtmise etapid:
Esimene samm on vahemiku valimine
Esiteks hinnake mõõdetud voolu suurust ja seadke ülekandelüliti soovitud mõõteasendisse. Kui mõõdetud voolu suurust ei ole võimalik hinnata, kasutage esmalt mõõtmiseks suurimat vahemikku ja seejärel reguleerige vastavalt mõõtmisolukorrale sobivasse vahemikku.
2. samm: avamine ja juhtmestik
Toimimise võti on käepidemest tihedalt kinni haarata, lõuad avada ja mõõdetud traat asetada. Vigade vähendamiseks tuleks mõõdetud traat asetada lõugade keskele.
3. samm: lugemine suletud suust
Vabastage käepide ja lõuad naasevad loomulikult tiheda kontakti olekusse. Pärast kursori stabiliseerumist lugege ekraaninumbrit. Kui on müra, kontrollige, kas lõuad on tihedalt kokku puutunud, või kasutage uuesti.
4. toiming: võrguühenduseta avamine
Haarake käepidemest tugevasti kinni ja avage lõuad, et klambrimõõtur saaks traadist eemalduda. Pärast mõõtmise lõpetamist keerake vahemiku valiku lüliti maksimaalse vahemiku asendisse.
3. Ettevaatusabinõud:
Katsetatud vooluahela pinge peaks olema madalam kui klambri ampermeetri nimipinge.
Kõrgepingeliinide voolu mõõtmisel tuleb kanda isolatsioonikindaid, jalanõusid, seista isolatsioonipatjadel.
3) Lõuad peavad olema tihedalt suletud ja neid ei saa elektriga vahemikule lülitada.
4) Vahemik tuleks valida sobivalt. Vahemiku valimisel tuleks esmalt valida suur vahemik, seejärel valida väike vahemik või hinnata andmesildi väärtust.
5) Asetage traat lõugade keskele.
6) Pärast mõõtmise lõpetamist tuleks ülekandelüliti asetada lähimasse vahemikku.
4. Mõõtmistehnikad:
Väikeste voolude mõõtmisel alla 5A saab mõõtmistäpsuse parandamiseks, kui tingimused seda võimaldavad, mõõdetud juhet veel paar keerdu kerida ja seejärel mõõtmiseks klambrisse asetada. Sel hetkel peaks tegelik vool olema instrumendi näit jagatud klambrisse asetatud traadi pöörete arvuga.
