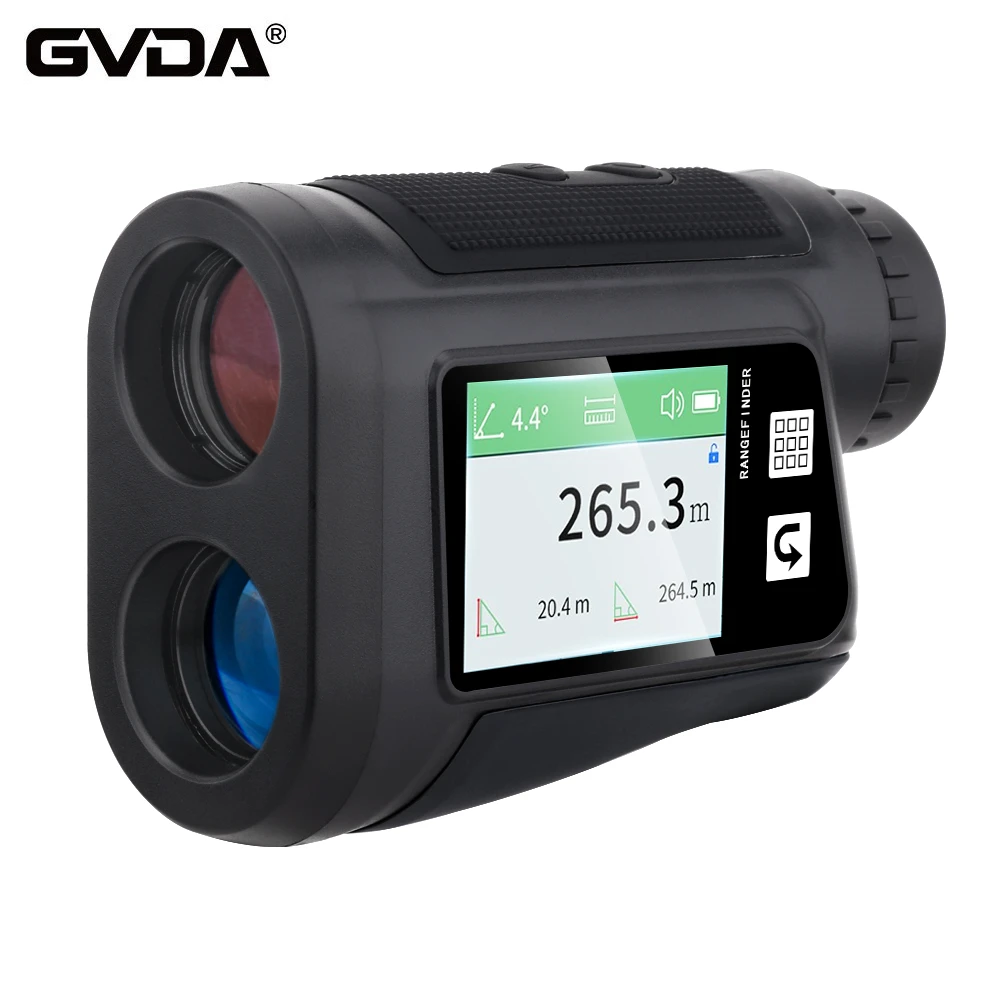

Infrapuna kaugusmõõturi struktuur
Täppismõõtmisvahendina on infrapuna kaugusmõõtjat laialdaselt kasutatud erinevates valdkondades. Vahemaamõõtjad võib jagada ultraheli-, infrapuna- ja laserkaugusmõõturiteks. Niinimetatud infrapuna kaugusmõõtja viitab laser-infrapuna kaugusmõõtjale, see tähendab laserkaugusmõõtjale. Infrapuna kaugusmõõtur----instrument, mis kasutab kauguse täpseks mõõtmiseks moduleeritud infrapunavalgust ja mille mõõtmisulatus on tavaliselt 1-5 kilomeetrit.
Infrapuna kaugusmõõtjat nimetatakse ka "infrapuna-fotoelektriliseks kaugusmõõtjaks". Faasitüüpi fotoelektriline kaugusmõõtur, mille valgusallikaks on infrapunavalgus. Valgusallikana kasutatakse tavaliselt galliumarseniidi valgusdioode, mille valguse intensiivsus muutub koos sisestatud elektrisignaaliga, seega on sellel valgusallika ja modulaatori kaks funktsiooni. Selle mõõtmisulatus on suhteliselt lühike, enamasti 5 kilomeetri piires. Infrapuna kaugusmõõdiku valgusallika pooljuhtimise, elektrooniliste vooluahelate järkjärgulise integreerimise ja kauguse määramise protsessi automatiseerimise tõttu on instrumendi eelised väiksus, kerge kaal, lihtne töö, kiire ulatuse kiirus ja suur täpsus. . Laialdaselt kasutatav veemajanduses, kaevandustes, linnaplaneerimises ja militaartehnilistes uuringutes.
Infrapuna kaugusmõõtur koosneb peamiselt moduleeritud valgust kiirgavast seadmest, vastuvõtuseadmest, faasimõõteseadmest, loendus- ja kuvamisseadmest, loogilisest juhtseadmest ja võimsusmuundurist. Valgusallikaks on tavaliselt galliumarseniidi (GaAs) pooljuhtvalgusdiood. Kui GaAs dioodi PN-liidet läbib märkimisväärne vool, kiirgab PN-liides lähiinfrapuna valgust lainepikkusega 0,72 μm ja 0,94 μm, mis on tingitud elektron-augu rekombinatsioon legeeritud GaAs pooljuhis. , vabaneb liigne energia footonite kujul. Lisaks varieerub kiiratava valguse intensiivsus sõltuvalt sissepritsevoolust. Seega, kui seda kasutatakse kaugusmõõturi valgusallikana, saab kiiratava valguse intensiivsuse amplituudmodulatsiooni otse läbi viia, muutes toitevoolu suurust, see tähendab, et sellel pooljuhtvalgusseadmel on kaks funktsiooni: kiirgus" ja "modulatsioon".
Moduleeritud valguse vastuvõtmiseks kasutatav infrapuna-fototuvastuse teisendusseade on tavaliselt ränifotodiood või laviinifotodiood ja neil seadmetel on "fotopingeefekt". Kui PN-ristmikul kiiritatakse välist valgust, võib fotoelektrilise energia muundamise mõju tõttu PN-i kahel poolusel tekkida potentsiaalide erinevus ja selle suurus muutub koos langeva valguse intensiivsusega, mängides seega rolli " demodulatsioon".
