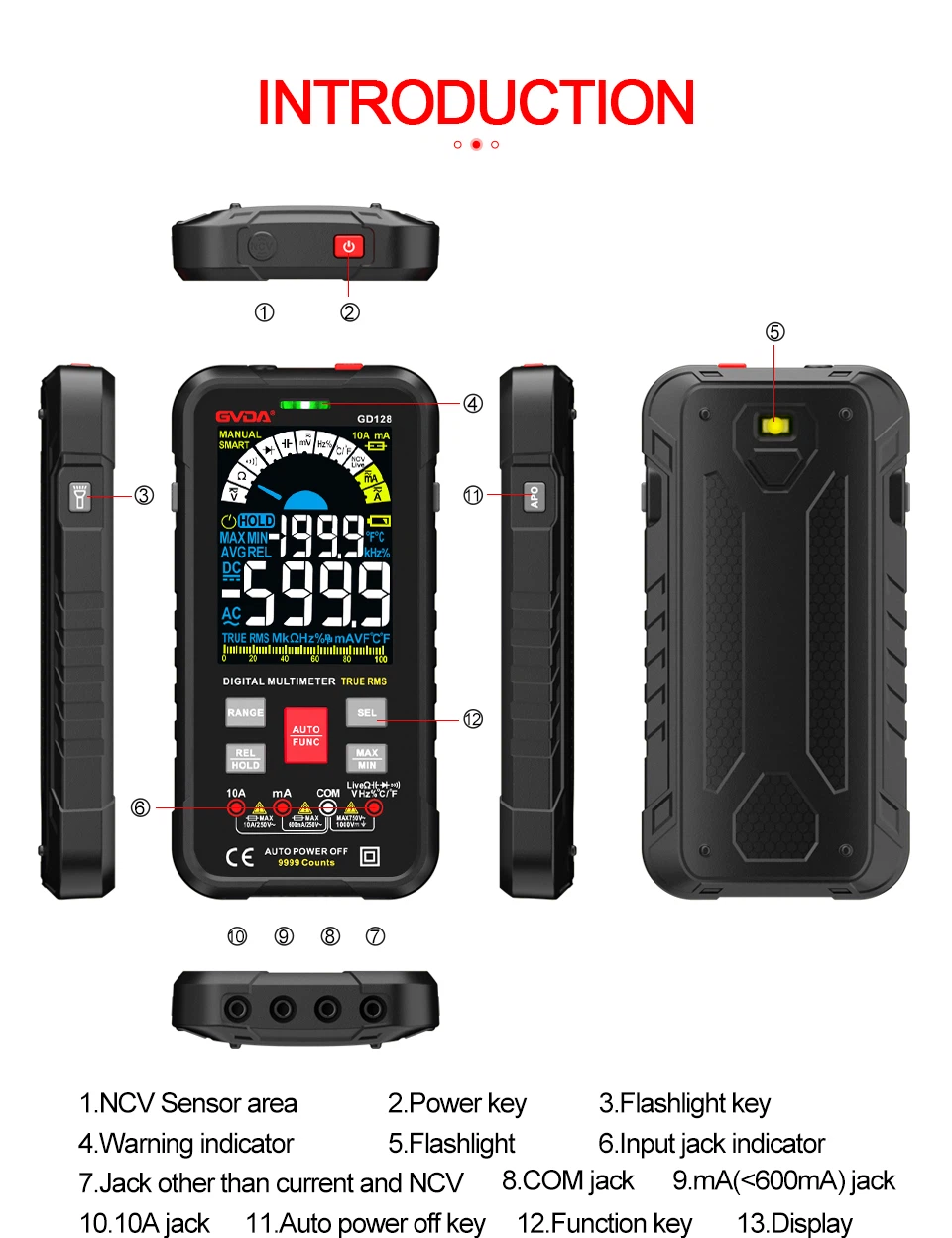

Multimeetri alalisvoolu mõõtmise ahela põhimõte
Analoogmultimeetri põhikomponent on magnetoelektriline ampermeeter, mida tavaliselt nimetatakse arvestipeaks. Kuid arvesti suudab mõõta ainult selle tundlikkusest väiksemaid voolusid.
Mõõdetava voolu ulatuse laiendamiseks on vaja sellele lisada šunditakistus, et arvestit läbiv vool oleks mõõdetava voolu osa vahemiku laiendamiseks.
Teatud täpsuse saavutamiseks erineva suurusega voolude mõõtmisel on ampermeetrid konstrueeritud mitme vahemikuga.
Kõige laialdasemalt kasutatav on suletud ahelaga kraanidega šundi ahel ja selle vooluring on näidatud joonisel.
Joonisel on R1 kuni R5 ühiselt viidatud kui šundi kogutakistusele RS. Reguleerimise ja partiide tootmise hõlbustamiseks kasutab šundi kogutakistus RS enamasti suure täisarvulise takistuse väärtuse, milleks on kilooomid, ja muutuv traadi keritud takistus R0 on ühendatud arvestipeaga järjestikku. , kui arvesti parameetreid muudetakse, saab seda siiski lihtsalt kompenseerida ja reguleerida.
