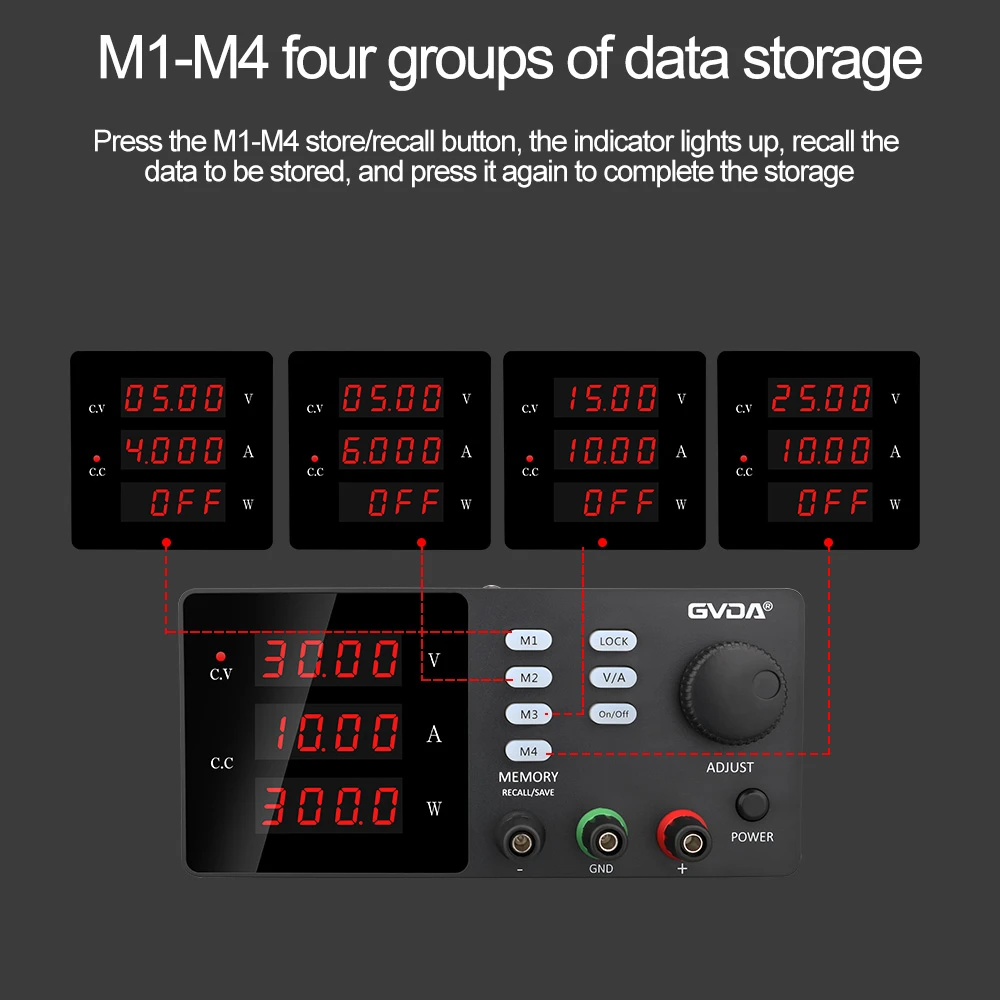

Alalisvoolu toiteallika pulsatsiooni mõõtmise sammud
1. Valmistage ette mõõteriistad
Valige sobivad mõõteriistad, nagu ostsilloskoobid, vahelduvvoolu millivoltmeetrid jne, ning kalibreerige need vastavalt testitava toiteallika parameetritele ja nõuetele.
2. Ühendage mõõteriistad
Ühendage mõõteseade testitud toiteallikaga, jälgides, et see ei mõjutaks toiteallika normaalset tööd. Ostsilloskoobi sond tuleb ühendada toiteväljundi klemmiga ja vahelduvvoolu millivoltmeetri sisendklemm tuleb ühendada toiteväljundi klemmiga.
3. Määra mõõtmisparameetrid
Vastavalt testitud toiteallika parameetritele ja nõuetele seadke mõõteriista parameetrid, näiteks ostsilloskoobi aja referents ja vertikaalne suurendus.
4. Jälgige ja registreerige pulsatsioon
Lülitage toide sisse, jälgige ostsilloskoobi pinge lainekuju ja registreerige pulsatsiooni tippväärtus (Vpp) või efektiivne väärtus (RMS). Kui kasutatakse vahelduvvoolu millivoltmeetrit, saab pulsatsiooni efektiivset väärtust otse lugeda.
5. Analüüsige pulsatsiooni omadusi
Mõõtmistulemuste põhjal analüüsige pulsatsiooni sagedust, amplituudi ja muid omadusi ning määrake pulsatsiooni allikas ja mõjutegurid.
6. Toiteallika disaini optimeerimine
Mõõtmistulemuste ja analüüsi põhjal optimeerige toiteallika konstruktsiooni, näiteks reguleerige filtreerimisahelat, parandage lülitussagedust jne, et vähendada pulsatsiooni.
Ettevaatusabinõud alalisvoolu toiteallika pulsatsiooni mõõtmiseks
Mõõtmiskeskkond
Mõõtmiskeskkond peaks olema stabiilne, et vältida mõõtmistulemuste mõjutamist keskkonnategurite, nagu temperatuur ja niiskus, mõju.
Mõõtevahendite kalibreerimine
Mõõtetulemuste täpsuse tagamiseks tuleks mõõtevahendeid regulaarselt kalibreerida.
Mõõtevahendite maandamine
Mõõteriistade maandus peab olema hea, et halb maandus ei mõjutaks mõõtetulemusi.
Mõõtevahendite sisendtakistus
Mõõteriista sisendtakistus peaks olema piisavalt suur, et vältida testitava vooluringi mõjutamist.
mõõta aega
Mõõtmisaeg peaks olema piisavalt pikk, et tagada mõõtmistulemuste stabiilsus ja usaldusväärsus.
Mõõtmismeetodite valik
Valige testitava toiteallika parameetrite ja nõuete alusel sobivad mõõtmismeetodid, näiteks ostsilloskoobid, vahelduvvoolu millivoltmeetrid jne.
