Asjakohane tutvustus ostsilloskoobi X-telje pistikprogrammiga
(1) "t/div" skaneerimiskiiruse valiku lüliti ja peenhäälestusnupp. X-telje valguspunkti liikumiskiirus määratakse selle järgi ja see jaguneb 21 tasemeks vahemikus 0.2μs kuni 1s. Kui lüliti "peenhäälestage", pööratakse potentsiomeetrit täielikult päripäeva ja lüliti on ühendatud, on see "kalibreerimis" asend. Sel ajal on näidatud väärtus "t/div" skaneerimiskiiruse tegelik väärtus.
(2) "Laienda, tõmmake × 10" skaneerimiskiiruse laiendusseade. See on push-pull lüliti. Kui seda tavakasutuseks vajutada, suureneb tõmmatud asendi skaneerimiskiirus 10 korda. Näidatud väärtus "t/div" tuleks samuti vastavalt arvutada. "Extended Pull × 10" kasutamine sobib lainekuju detailide vaatlemiseks.
(3) "→←" X-telje asendi reguleerimise nupp. See on X-telje valgusjälje horisontaalse asendi reguleerimise potentsiomeeter ja see on varruka-võlli struktuur. Välisrõnga nupp on jäme reguleerimisseade. Pöörake seda päripäeva, et nihutada baasjoont paremale, ja vastupäeva, et nihutada baasjoont vasakule. Hülsi võllile asetatud väike nupp on peenreguleerimisseade, mis sobib laiendatud signaali reguleerimiseks.
(4) Pistikupesa "Väline päästik, X väline" kasutab BNC-tüüpi pistikupesa. Välise päästiku kasutamisel toimib see välise päästiku signaalide ühendamise pesa. Seda saab kasutada ka signaali sisendpesa, kui X-telje võimendi on väliselt ühendatud. Selle sisendtakistus on umbes 1MΩ. Välispidisel kasutamisel peaks sisendsignaali tippväärtus olema alla 12 V.
(5) "Trigger level" nupp Päästiku taseme reguleerimise potentsiomeetri nupp. Kasutatakse sisendsignaali lainekuju triggerpunkti valimiseks. Täpsemalt, see on skaneerimise alustamise aja reguleerimine ja otsustamine, millises käivitussignaali lainekuju punktis skaneerimine käivitatakse. Päripäeva keerates kaldub käivituspunkt signaali lainekuju positiivsele osale; vastupäeva keerates kaldub trigerpunkt signaali lainekuju negatiivsele osale.
(6) "Stabiilsus" käivitab stabiilsuse peenhäälestusnupu. Seda kasutatakse skaneerimisahela tööoleku muutmiseks, mis peaks üldjuhul olema käivitusolekus. Reguleerimismeetodiks on Y-telje sisendi sidumisrežiimi valiku (AC-ground-DC) lüliti seadmine maandusasendisse, V/div lüliti seadmine kõrgeimale tundlikkuse tasemele ja tasemenupu abil enesest eemaldumine. - põnevil olek. Pöörake stabiilsuspotentsiomeetrit väikese kruvikeerajaga päripäeva ja skaneerimisahel loob iseergastava skaneeringu ja ekraanile ilmub skaneerimisjoon; seejärel keerake seda aeglaselt vastupäeva, kuni skaneerimisjoon lihtsalt kaob. Sel ajal on skaneerimisahel käivitusolekus. Selles olekus ostsilloskoobiga mõõtes tuleb ekraanil stabiilse lainekuju saamiseks reguleerida vaid taseme nuppu ning ekraanil saab lainekuju alguspunkti positsiooni oma suva järgi reguleerida ja valida. Mõne ostsilloskoobi puhul, kui stabiilsuspotentsiomeetrit pöörata vastupäeva põhja, ilmub ekraanile skaneerimisjoon; seejärel keerake seda aeglaselt päripäeva, kuni skaneerimisjoon ekraanilt kaob ja skaneerimisahel on käivitusolekus.
(7) "Sisemine, välimine" päästiku allika valiku lüliti. Kui see asetatakse asendisse "sisse", võetakse skaneerimise käivitussignaal Y-telje kanali mõõdetud signaalist; kui see asetatakse asendisse "välimine", võetakse päästiksignaal välisest trigersignaalist, mille sisestab sisendklemm "väline triger X väline".
(8) "AC", "AC (H)" ja "DC" käivitavad sidestusrežiimi lüliti. "Alalisvoolu" käik on alalisvoolu sidumise olek, mis sobib aeglaselt muutuvate või väga madala sagedusega (nt alla 100 Hz) käivitussignaalide jaoks. "AC" asend on vahelduvvoolu sidumise olek. Kuna käivitamisel olev alalisvoolukomponent on välja lülitatud, ei mõjuta alalisvoolukomponent käivitamise jõudlust. Fail "AC (H)" on madala sagedusega summutusega vahelduvvoolu sidumise olek. Madalsageduslikke komponente sisaldavate kõrgsageduslike komplekslainete vaatlemisel seotakse päästiksignaal läbi kõrgpääsfiltri, mis summutab madalsagedusmüra ja madalsageduslikud trigersignaalid (madalad sagedused alla 2 MHz). komponent), et vältida valekäivitusest põhjustatud lainekuju kõikumisi.

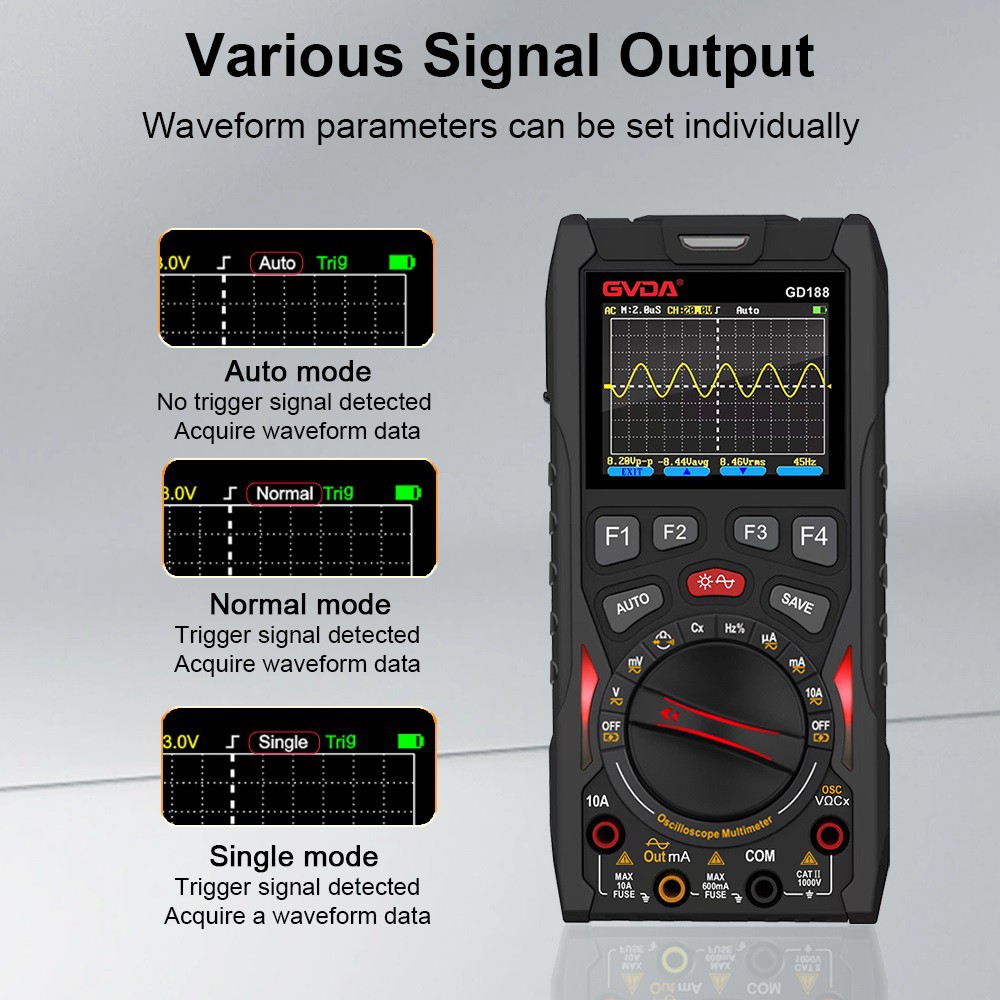

(9) "Kõrge sagedusega, tavaline, automaatne" päästikurežiimi lüliti. Kasutatakse erinevate käivitusmeetodite valimiseks, et kohaneda erinevate mõõdetud signaalide ja testimise eesmärkidega. "Kõrgsageduslik" käik, valige see käik, kui sagedus on väga kõrge (nt kõrgem kui 5 MHz) ja päästiku stabiilseks muutmiseks pole piisavalt amplituudi. Sel ajal on skaneerimine kõrgsagedusliku trigeri olekus ja ostsilloskoobi enda genereeritud kõrgsageduslik signaal (200 kHz signaal) sünkroniseerib mõõdetud signaali. Tasemenuppu pole vaja sageli reguleerida. Ekraanil saab kuvada stabiilse lainekuju. Seda on lihtne kasutada ja see soodustab kõrgsageduslike signaalide lainekujude jälgimist. "Tavaline" režiim kasutab skannimise käivitamiseks sisendsignaali Y-teljelt või väliskontakti allikast, mis on tavaliselt kasutatav päästiku skannimise meetod. Režiimis "Auto" on skaneerimine automaatses olekus (sarnaselt kõrgsagedusliku käivitusrežiimiga), kuid saate jälgida stabiilset lainekuju ilma tasemenuppu reguleerimata. Seda on lihtne kasutada ja see aitab jälgida madalama sagedusega signaale.
(10) "+, -" käivitab polaarsuse lüliti. Kui kasutatakse asendit "+", kasutatakse päästiksignaali tõusvat osa ja "-" positsiooni kasutamisel käivitussignaali langevat osa skaneerimisahela käivitamiseks.
