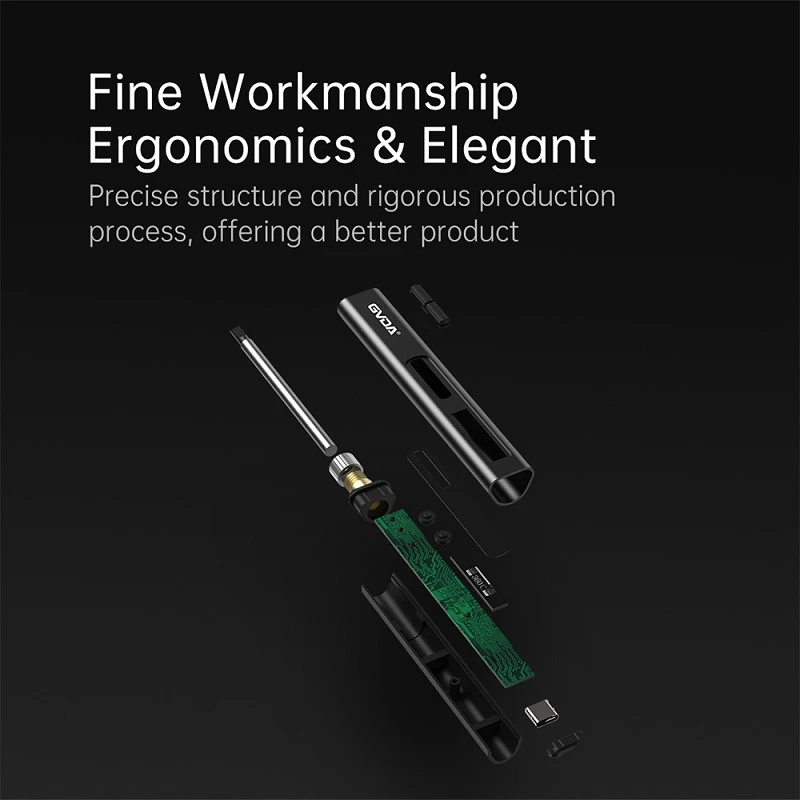

Elektrilise jootekolvi töö
2.1 Keevituseelne töötlemine:
Enne jootmist tuleks trükkplaadi komponentide tihvtid või jooteosad joota. Üldiselt on kolm etappi: "kraapimine", "plaadistamine" ja "testimine".
1. "Kraapimine" on keevitusosa puhastamine enne keevitamist. Tavaliselt kasutatakse integraallülituste ja trükkplaatide kontaktide puhastamiseks noad ja peent liivapaberit, kuid tihvtid tuleks hoida puhtad. Isetehtud trükkplaatide puhul tuleks vaskfooliumi pind esmalt peene liivapaberiga poleerida, trükkplaadi mustus puhastada ning seejärel katta kampoli alkoholilahuse, räbusti või "HP{{2}". }" enne kasutamist. Kullatud hõbedasulamist väljaviigujuhtmete puhul ei saa katet maha kraapida ning pinnamustust saab kustutuskummiga maha pühkida.
2. "Pleerimine" on kaabitud komponentide tinatamine. Spetsiifiline meetod on kasta kampoli piirituse lahust ja kanda see kraabitud komponentide keevitusdetailidele, seejärel vajutada sellele kuuma jootekolvipea koos tinaga ja keerata komponendid ühtlaselt õhukese tinakihi katteks. Mitmeahelaliste juhtmete puhul tuleks need pärast poleerimist kokku keerata ja seejärel tinatada.
3. "Testimine" on multimeetri kasutamine, et kontrollida, kas kõigi tinaga kaetud komponentide kvaliteet on pärast "plaadistamist" usaldusväärne. Kui komponendid on ebausaldusväärsed või kahjustatud, tuleks need asendada sama spetsifikatsiooniga komponentidega.
2.2 Viis tööetappi
1. Valmistage keevitamiseks ette: Kontrollige elektrilise jootekolvi seisukorda. Pärast selle õigsuse kinnitamist määrake keevitusasend ja kontrollige keevituskomponentide tüüpi
2. Ühendage keevitusasend vooluvõrku ja eelsoojendage: lülitage elektriline jootekolb sisse, suunake jootekolvi pea keevitavasse kohta ja eelsoojendage 1-2 sekundit (eelsoojendusaeg sõltub kasutatava jootekolvi temperatuurist ja keevitatavate komponentide temperatuur
3. Lisage tinatraat: pärast keevitusasendi eelsoojenemist hoidke tinatraati vasaku käega ja saatke see jootekoha asendisse.
4. Ühendage lahti tinatraat: kui tinatraat sulab jootekoha nõuetele vastavaks, eemaldage tinatraat.
5. Jootekolbi ots väljub jootekohast: Pärast jootekoha lõpetamist eemaldage jootekolbi ots ja asetage jootekolb turvaliselt jootekolvi alusele.
