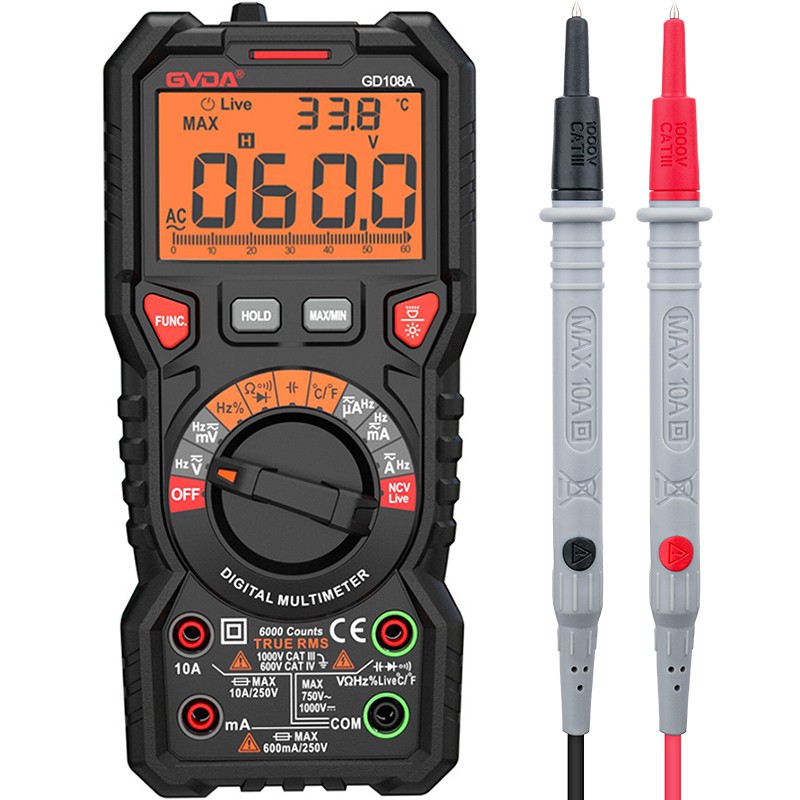

Multimeeter kiipkondensaatorite kvaliteedi mõõtmiseks
1. Reguleerige ka multimeeter sobivale oomilisele käigule. Käikude valiku põhimõte on järgmine: 1 μF kondensaatorid kasutavad 20K käiku, 1-100μF kondensaatorid kasutavad 2K käiku, suurem kui 100, μF kasutavad 200 käiku.
2. Polaarsuse hindamiseks seadke multimeeter esmalt 100 või 1K oomi peale. Eeldades, et üks poolus on positiivne, ühendage must juhe sellega, punane juhe teise poolusega, registreerige takistuse väärtus ja seejärel tühjendage kondensaator. See tähendab, et laske kahel poolusel kokku puutuda ja seejärel vahetage takistuse mõõtmiseks testjuhet. Suure takistusega must testjuhe on ühendatud kondensaatori positiivse poolusega.
3. Seejärel ühendage multimeetri punane pliiats kondensaatori positiivse poolusega ja must pliiats kondensaatori negatiivse poolusega. Kui ekraan tõuseb aeglaselt alates 0 ja lõpuks kuvatakse ülevoolu sümbol 1, on kondensaator normaalne. Kui see kuvatakse alati kui 0, on kondensaator sisemiselt lühises. Kui kuvatakse 1, on kondensaator sisemiselt lahti ühendatud.
Kuidas hinnata kiipkondensaatorite kvaliteeti digitaalse multimeetriga?
Fikseeritud kondensaatorite tuvastamine
1. Tuvastage väikesed kondensaatorid alla 10pF
Kuna püsikondensaatori võimsus alla 10pF on liiga väike, saab multimeetriga mõõtes vaid kvalitatiivselt kontrollida, kas tegemist on lekke, sisemise lühise või rikkega. Mõõtmisel võite kasutada multimeetri R×10k plokki ja kondensaatori kahe kontakti ühendamiseks kasutada kahte testpliiatsit ja takistuse väärtus peaks olema lõpmatu. Kui mõõdetud takistus (osuti liigub paremale) on null, tähendab see, et kondensaator on lekke või sisemise rikke tõttu kahjustatud.
2. Tuvastage, kas 10PF~0,01 μF fikseeritud kondensaator on laetud, ja seejärel otsustage, kas see on hea või halb. Multimeeter valib R×1k ploki. Kahe trioodi väärtus on üle 100 ja läbitungimisvool peaks olema väike. Komposiittoru moodustamiseks saab valida 3DG6 ja muud ränitrioodid. Multimeetri punane ja must mõõtejuhe on vastavalt ühendatud komposiittoru emitteriga e ja kollektoriga c. Komposiittrioodi võimendava efekti tõttu võimendub testitava kondensaatori laadimis- ja tühjenemisprotsess, nii et multimeetri osuti pendel suureneb, mis on jälgimiseks mugav. Tuleb märkida, et testoperatsiooni ajal, eriti väikese võimsusega kondensaatorite mõõtmisel, on vaja korduvalt vahetada testitava kondensaatori tihvtid kontaktpunktide A ja B vastu, et multimeetri osuti kõikumist selgelt näha.
3. Fikseeritud kondensaatorite puhul, mis on suuremad kui 0,01 μF, saab multimeetri plokki R×10k kasutada, et kontrollida, kas kondensaatoril on laadimisprotsess ja kas esineb sisemine lühis või leke, ning selle mahtuvust. kondensaatorit saab hinnata paremale kalduva osuti amplituudi järgi.
Elektrolüütkondensaatorite tuvastamine
1. Kuna elektrolüütkondensaatorite võimsus on palju suurem kui tavalistel püsikondensaatoritel, tuleks mõõtmisel valida erinevate võimsuste jaoks sobivad vahemikud. Kogemuste kohaselt saab üldiselt mahtuvust vahemikus 1 kuni 47 μF mõõta plokis R × 1k ja mahtuvust, mis on suurem kui 47 μF, saab mõõta R × 100 plokis.
2. Ühendage multimeetri punane testjuhe negatiivse elektroodiga ja must testjuhe positiivse elektroodiga. Esimesel kokkupuutel kaldub multimeetri osuti suurel määral paremale (sama elektriploki puhul, mida suurem on võimsus, seda suurem on kõikumine) ja seejärel pöörake järk-järgult vasakule, kuni see peatub teatud punktis. positsiooni. Takistuse väärtus sel ajal on elektrolüütkondensaatori pärisuunaline lekketakistus, mis on veidi suurem kui vastupidine lekketakistus. Tegelik kasutuskogemus näitab, et elektrolüütkondensaatorite lekketakistus peaks üldjuhul olema üle mitmesaja kΩ, vastasel juhul ei tööta see korralikult. Kui testis ei toimu laadimisnähtust edasi- ja tagasisuunas, st nõel ei liigu, tähendab see, et võimsus on kadunud või sisemine vooluahel on katki; Ei saa enam kasutada.
3. Elektrolüütkondensaatorite puhul, mille positiivsed ja negatiivsed märgid on teadmata, saab nende määramiseks kasutada ülaltoodud lekketakistuse mõõtmise meetodit. See tähendab, et kõigepealt mõõtke omavoliliselt lekketakistust, pidage meeles selle suurust ja seejärel vahetage testjuhtmed vastupanu väärtuse mõõtmiseks. See, mille takistus on kahel mõõtmisel suurem, on päriühendusmeetod, st must testjuhe on ühendatud positiivse elektroodiga ja punane testkaabel on ühendatud negatiivse elektroodiga. D? Kasutage elektrivoolu blokeerimiseks multimeetrit ja kasutage elektrolüütkondensaatori edasi- ja tagasilaadimise meetodit. Vastavalt paremale kalduva osuti suurusele saab hinnata elektrolüütkondensaatori mahtuvust.
Muutuvate kondensaatorite tuvastamine
1. Pöörake võlli õrnalt käega, see peaks tunduma väga sile ning see ei tohiks tunduda lahti ja pingul ega isegi kinni. Kui kandevõlli lükatakse ette, taha, üles, alla, vasakule, paremale jne, ei tohiks pöörlev võll olla lahti.
2. Pöörake võlli ühe käega ja puudutage teise käega liikuva kilerühma välisserva. Te ei tohiks tunda mingit lõtvust. Muutuva kondensaatorit, mille kontakt pöörleva võlli ja liikuva plaadi vahel on halb, ei saa enam kasutada.
3. Asetage multimeeter R×10k plokki, ühendage kaks testpliiatsit ühe käega muutuva kondensaatori liikuva tüki ja fikseeritud detaili klemmiga ning teise käega pöörake aeglaselt võlli. Peaks olema lõpmatuseni paigal. Kui pöörleva võlli pööramise käigus osutab osuti mõnikord nullile, tähendab see, et liikuva detaili ja fikseeritud detaili vahel on lühispunkt; kui tekib teatud nurk, ei ole multimeetri näit lõpmatu, vaid teatud takistuse väärtus, mis näitab, et muutuv kondensaator liigub. Plaadi ja staatori vahel on lekke nähtus.
Kuidas mõõta kiipkondensaatorite kvaliteeti?
Kuidas mõõta kiipkondensaatorite kvaliteeti? SMD kondensaatoreid kasutatakse suuremates elektroonikatööstuses. Väikese suuruse ja välimuse tõttu ärge ajage neid segamini suure hulga SMD kondensaatorite mõõtmisel, et vältida sekundaarset hooldust. Kiipkondensaatorite mõõtmise head ja halvad meetodid on järgmised:
1: Kondensaatori funktsioon ja esitusmeetod.
Kondensaatoril on kaks metallpoolust, mille vahel on isolatsioonikeskkond. Kondensaatorite omadused on mõeldud peamiselt alalis- ja vahelduvvoolu blokeerimiseks, seega kasutatakse neid enamasti astmetevaheliseks sidumiseks, filtreerimiseks, lahtisidumiseks, möödaviimiseks ja signaali häälestamiseks. Kondensaatorid on ahelas tähistatud tähega "C" pluss number, näiteks C8, mis tähistab ahelas numbriga 8 kondensaatorit.
2: Kondensaatorite klassifikatsioon.
Kondensaatorid jagunevad: gaasdielektrilised kondensaatorid, vedeldielektrilised kondensaatorid, anorgaanilised tahked dielektrilised kondensaatorid, orgaanilised tahked dielektrilised kondensaatorid ja elektrolüütkondensaatorid vastavalt erinevatele vahenditele. Polaarsuse järgi jaguneb see polaarkondensaatoriteks ja mittepolaarseteks kondensaatoriteks. Struktuuri järgi võib selle jagada: fikseeritud kondensaatoriks, muutuvkondensaatoriks, peenhäälestuskondensaatoriks.
3: kondensaatori mahutavus ja pingetaluvus.
Mahtuvuse põhiühik on F (seadus) ja teised ühikud on: millifarad (mF), mikrofarad (uF), nanofarad (nF) ja pikofarad (pF). Kuna ühiku F võimsus on liiga suur, näeme üldiselt ühikuid μF, nF ja pF. Teisendussuhe: 1F=1000000μF, 1μF=1000nF=1000000pF.
Igal kondensaatoril on oma vastupidavuspinge väärtus, mida väljendatakse V-des. Üldiselt on elektroodideta kondensaatorite nominaaltakistuspinge väärtus suhteliselt kõrge: 63 V, 100 V, 160 V, 250 V, 400 V, 600 V, 1000 V jne. madal. Üldjuhul on vastupidavuspinge nimiväärtused: 4V, 6,3V, 10V, 16V, 25V, 35V, 50V, 63V, 80V, 100V, 220V, 400V jne.
4: kondensaatori võimsus.
Kondensaatori võimsus näitab salvestatava elektrienergia hulka. Kondensaatori blokeerivat mõju vahelduvvoolu signaalile nimetatakse mahtuvuslikuks reaktantsiks, mis on seotud vahelduvvoolu signaali sageduse ja mahtuvusega. Mahtuvuslik reaktants XC=1/2πfc (f tähistab vahelduvvoolu signaali sagedust ja C tähistab mahtuvust).
5: Eristage ja mõõtke kondensaatori positiivseid ja negatiivseid elektroode.
Must plokk koos märgiga kondensaatoril on negatiivne elektrood. PCB-l on kondensaatori asendis kaks poolringi ja värvilisele poolringile vastav tihvt on negatiivne poolus. Samuti on kasulik kasutada tihvtide pikkust, et eristada positiivseid ja negatiivseid pikki jalgu positiivsetena ja lühikesi jalgu negatiivsetena.
Kui me ei tea kondensaatori positiivset ja negatiivset poolust, saame seda mõõta multimeetriga. Kondensaatori kahe pooluse vaheline keskkond ei ole absoluutne isolaator ja selle takistus ei ole lõpmatu, vaid lõplik väärtus, üldiselt üle 1000 megaoomi. Kondensaatori kahe pooluse vahelist takistust nimetatakse isolatsioonitakistuseks või lekketakistuseks. Elektrolüütkondensaatori lekkevool on väike (suur lekketakistus) ainult siis, kui elektrolüütkondensaatori positiivne klemm on ühendatud positiivse toiteallikaga (elektriploki kasutamisel must testpliiats) ja negatiivne klemm on ühendatud toiteallika negatiivne klemm (punane testpliiats, kui toide on blokeeritud). Vastupidi, elektrolüütkondensaatori lekkevool suureneb (lekketakistus väheneb).
Kui te seda ei tea, võite esmalt eeldada, et teatud poolus on plusspoolus, multimeeter valib R*100 või R*1K ploki ja seejärel ühendage oletatav plusspoolus mõõtejuhtme musta testjuhtmega. multimeeter ja teine elektrood on ühendatud multimeetri punase testjuhtmega. Mõõtejuhtmed on ühendatud ja skaala, mille juures nõel peatub (vasakul oleva nõela takistus on suur), saab digitaalse multimeetri jaoks otse välja lugeda. Seejärel tühjendage kondensaator (kaks juhet puudutavad üksteist) ja seejärel lülitage kaks mõõtejuhet uuesti mõõtmiseks. Kahe mõõtmise korral, kui kellanõela viimane asend on vasakul (või takistuse väärtus on suur), ühendatakse must kella juhe elektrolüütkondensaatori positiivse elektroodiga.
6: Kondensaatori märgistamise meetod ja mahuviga.
Kondensaatorite märgistusmeetodid jagunevad: otsemärgistusmeetodiks, värvimärgistusmeetodiks ja numbrimärgistusmeetodiks. Suhteliselt suurte kondensaatorite puhul kasutatakse sageli otsest standardmeetodit. Kui see on {{0}}.005, tähendab see 0.005uF=5nF. Kui see on 5n, tähendab see 5nF.
Numbrite standardmeetod: tavaliselt kasutatakse mahutavuse tähistamiseks kolme numbrit, kaks esimest numbrit tähistavad olulisi numbreid ja kolmas number on 10 aste. Näiteks: 102 tähendab 10x10x10PF=1000PF, 203 tähendab 20x10x10x10PF.
Värvikodeerimise meetod piki kondensaatori juhtmete suunda kasutab erinevate numbrite tähistamiseks erinevaid värve, esimene ja teine rõngas tähistavad mahtuvust ja kolmas värv tähistab nullide arvu pärast olulisi numbreid (ühik: pF). Värvidega tähistatud väärtused on: must=0, pruun=1, punane=2, oranž=3, kollane=4, roheline=5, sinine=6, lilla=7, hall=8 ja valge=9.
Mahtuvusviga on tähistatud sümbolitega F, G, J, K, L ja M ning lubatud vead on vastavalt ±1 protsenti , ±2 protsenti , ±5 protsenti , ±10 protsenti , ±15 protsenti ja ±20 protsenti .
