Multimeeter – mahtuvuse mõõtmise näpunäited
põhjused, miks kasutada mahtuvuse mõõtmiseks multimeetrit
Võrreldes takistitega on ahela kondensaatoritel oluliselt suurem rikete määr ja rikete vorme on palju, mistõttu on nende tuvastamine keeruline.
Millist instrumenti peaks multimeeter kasutama mahtuvuse mõõtmiseks?
Õige vahemik tuleks valida mõõdetud mahtuvuse hinnanguliste mõõtmete põhjal:
000p-fail, sobib mahtuvuse mõõtmiseks alla 2000pF;
Ideaalne mahtuvuse mõõtmiseks vahemikus 2000pF kuni 20nF on vahemik 20n;
Ideaalne mahtuvuse mõõtmiseks vahemikus 20nF kuni 200nF on vahemik 200n;
sobib mahtuvuse mõõtmiseks vahemikus 200 nF kuni 2F, on vahemikus 2;
Sobib mahtuvuse mõõtmiseks vahemikus 2F kuni 20F, vahemik 20.
Kuidas mõõta mahtuvust osuti multimeetriga
Ühendage must testjuhe kondensaatori positiivse poolusega ja punane testjuhe negatiivse poolusega, seades osuti multimeeter vahemikku Rx1k või Rx100. Osuti näitab, et mahtuvus on tüüpiline, kui see liigub kiiresti paremale, enne kui naaseb aeglaselt lõpmatuse lähedale (). Osuti näitab mõõdetud kondensaatori lekketakistuse väärtust; kui tagastusväärtus on väiksem kui lõpmatus, on kondensaatoril suur lekkevool ja seda ei saa kasutada; alumiiniumist elektrolüütkondensaatori lekketakistus peab olema suurem kui 200k;kondensaator on vooluvõrgust lahti ühendatud või elektrolüüt on kuivanud ja kaotanud võimsuse, kui osuti ei liigu kuidagi paremale; Kondensaator on rikkis, kui osuti kõigub ebaühtlaselt ja jääb nulli lähedale, seejärel peatub.
Ettevaatusabinõud multimeetri kasutamisel mahtuvuse mõõtmiseks

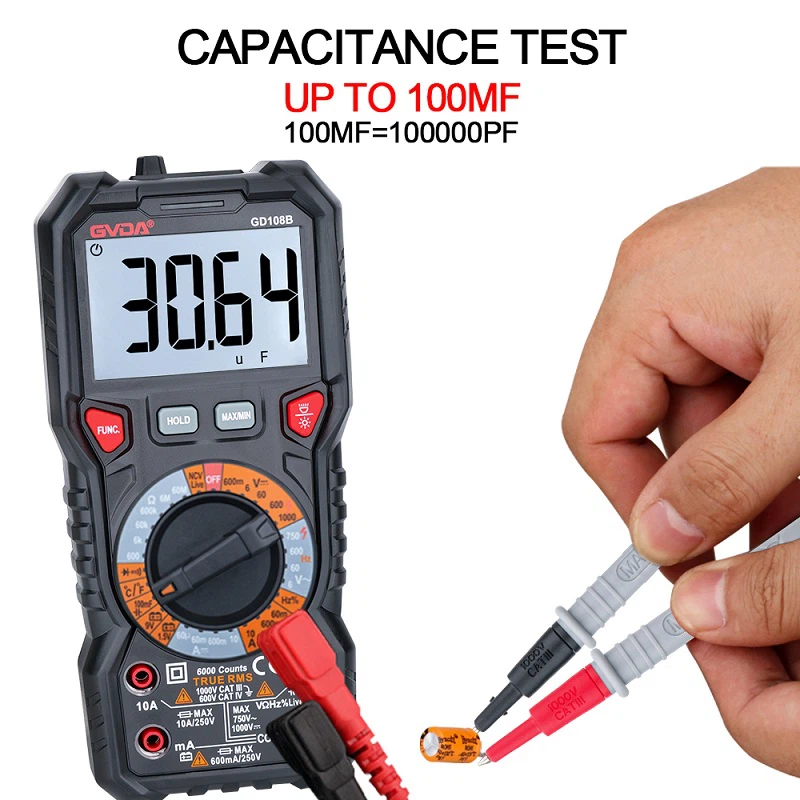

Enne mõõtmist tuleb elekter välja lülitada ja tühjendada. Tühjendusprotseduuri sammud on metalleseme, näiteks kruvikeeraja, leidmine, metalli paljastatud osa hoidmine isoleeriva käepideme küljes ja mõõdetud kondensaatori kahe jala püüdmine. Kasutage mahtuvuse mõõtmiseks digitaalset multimeetrit. Kui kondensaator on tühjenenud, leidke kondensaatoriplokk, sisestage selle kaks tihvti mahtuvuse mõõtmise pesasse ja oodake, kuni LCD-ekraani kõikuv näit stabiliseerub. Külgkondensaatori võimsus esindab tegelikku väärtust. Lekke mõõtmiseks saate kasutada osutimultimeetri takistust. Mõõtmisel saab RX1K või RX100 kasutada väikese võimsusega multimeetriga. Osuti kaldub päripäeva, mis näitab, et kondensaator on täielikult laetud, kui kaks testkaablit on ühendatud kondensaatori kahe jalaga ja mõõdetakse sihverplaadi näitu. Voolu voolamisel pöörlevad osutid lõpmatuseni vastupäeva. . Võimsus suureneb käte nurga suurenedes. Käed peavad läbipaindeprotsessi ajal pidevalt kõikuma, et need lõpmatusse naasta. See viitab esialgu sellele, et kondensaatoris pole lekkeid.koht, kus nõel aeglustub järsult või peatub uuesti, andes märku lekkest kondensaatori teatud piirkonnas. Lekke puudumist näidatakse, kui lõplik kuva on piiramatu. Teise võimalusena võite vaadata ostsilloskoobi omadusi, mis pole tavainimeste jaoks teostatavad. Samuti on olemas vastupidavuspinge väärtusega kondensaator. Elektrolüütkondensaatorile on sageli kirjutatud vastupidavuspinge väärtus. Valides on oluline pöörata tähelepanu keraamilistele kondensaatoritele, millel puudub ülemine märgistus.
