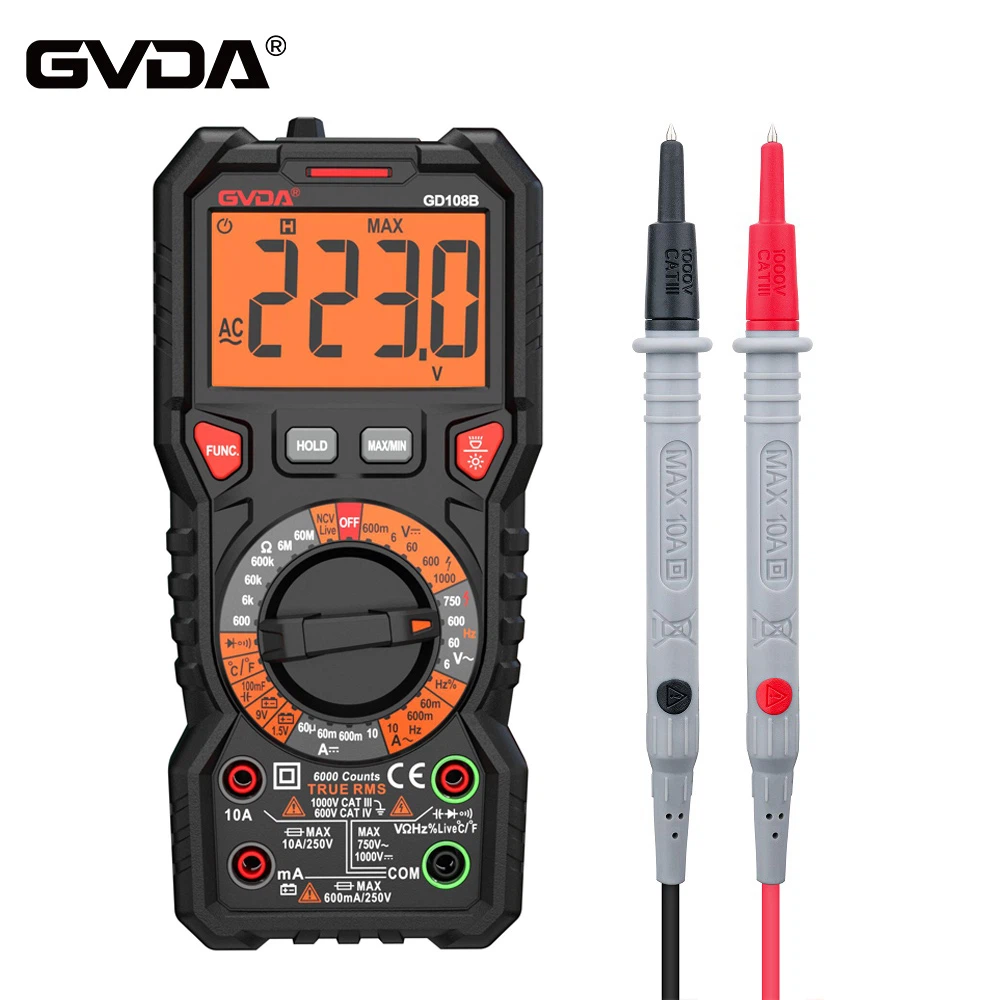

Kuidas kasutada multimeetrit vooluringide mõõtmiseks
Pinge mõõtmine
1. Alalispinge (nt patareid, Walkmani toiteallikad jne) mõõtmine. Esiteks sisestage must sond "com" avasse ja punane sond "V Ω" auku. Valige nupp hinnangulisest väärtusest suuremale vahemikule (märkus: ketta väärtused on kõik maksimaalsed vahemikud, "V -" tähistab alalispinge vahemikku, "V~" tähistab vahelduvpinge vahemikku ja "A" on vooluvahemik), seejärel ühendage sond toiteallikaga või aku mõlema otsaga; Säilitage stabiilne kontakt. Arvväärtust saab otse ekraanilt lugeda. Kui see näitab "1.", näitab see, et vahemik on liiga väike, seega tuleb enne mõõtmist lisada suur vahemik. Kui väärtusest vasakule ilmub "-", näitab see, et sondi polaarsus on vastupidine tegelikule toiteallika polaarsusele ja punane sond on ühendatud negatiivse poolusega.
2. Vahelduvpinge mõõtmine. Sondi pesa on sama, mis alalispinge mõõtmisel, kuid vahelduvvoolu käigul "V~" tuleks nupp keerata nõutavasse vahemikku. Vahelduvpingel pole positiivset ega negatiivset vahet ning mõõtmismeetod on sama, mis varem. Olenemata sellest, kas mõõta vahelduv- või alalispinget, tuleb pöörata tähelepanu isiklikule ohutusele ja mitte puutuda juhuslikult kätega pliiatsi metallosa.
Voolu mõõtmine
1. Alalisvoolu mõõtmine. Esmalt sisestage must pliiats "COM" auku. Kui mõõdate voolu, mis on suurem kui 200 mA, sisestage punane sond "10A" pistikupessa ja keerake nupp DC "10A" asendisse; Kui mõõdate voolu, mis on väiksem kui 200 mA, sisestage punane sond "200 mA" pistikupessa ja keerake nupp sobivasse vahemikku 200 mA alalisvoolu piires. Pärast reguleerimist võite alustada mõõtmist. Ühendage multimeeter järjestikku vooluringiga ja säilitage lugemiseks stabiilsus. Kui see näitab "1.", siis tuleb vahemikku suurendada; Kui väärtusest vasakule ilmub "-", näitab see, et vool voolab mustast sondist multimeetrisse.
2. Vahelduvvoolu mõõtmine. Mõõtmismeetod on sama, mis 1, kuid käik tuleks seadistada vahelduvvoolu käigule. Pärast voolu mõõtmise lõpetamist tuleb punane pliiats sisestada tagasi "V Ω" avasse. Kui unustate selle sammu ja mõõdate otse pinget, haha! Teie käekell või toiteallikas tõuseb suitsusaunaga taevasse – vanaraud!
Resistentsuse mõõtmine
Sisestage sond aukudesse "COM" ja "V Ω", keerake nupp soovitud vahemikku "Ω" ja ühendage sond takisti mõlemas otsas olevate metallosadega. Mõõtmise ajal võite takistit käega puudutada, kuid ärge puudutage käega takisti mõlemat otsa korraga. See mõjutab mõõtmise täpsust – inimkeha on kõrge, kuid piiratud takistusega juht. Lugemisel on vaja säilitada hea kontakt sondi ja takisti vahel; Pange tähele ühikut: kui see on vahemikus "200", on ühik "Ω". Kui see on vahemikus "2K" kuni "200K", on ühikuks "K Ω". Üle "2M" olevad ühikud on "M Ω".
Dioodide mõõtmine
A digital multimeter can measure light-emitting diodes, rectifying diodes, etc. When measuring, the probe position is the same as the voltage measurement. Turn the knob to the "- |>| Asend {{0}}" (ilma seda sümbolit joonistamata); Ühendage punane juhe dioodi positiivse poolusega ja must juhe negatiivse poolusega. See kuvab dioodi päripinge langust. Schottky dioodide pingelang on umbes 0,2 V, samal ajal kui tavaliste ränialaldi (1N4000, 1N5400 seeria jne) pingelang on umbes 0,7 V ja valgusdioodidel umbes 1.{11} }.3V Kui sond vahetatakse välja ja ekraanil kuvatakse "1.", on see normaalne, kuna dioodi vastupidine takistus on väga kõrge, muidu on toru katki.
Transistoride mõõtmine
Pliiatsi sisestamise asend on sama, mis ülal; Selle põhimõte on sama, mis dioodil. Eeldades, et tihvt A on alus, ühendage see musta sondiga ja punane sond puutub kokku kahe teise viiguga eraldi; Kui mõlemad näidud on umbes 0,7 V, kasutage tihvti A ühendamiseks punast pliiatsit ja kahe teise tihvtiga ühendamiseks musta pliiatsit. Kui mõlemad näidud näitavad "1", on pin A alus. Vastasel juhul tuleb see uuesti mõõta ja see toru on PNP toru. Kuidas siis kollektorit ja emitterit määrata? Mis siis, kui digitaalne arvesti ei saa kasutada osuti amplituudi, et hinnata nagu osutimõõtja? "hFE" käigu abil saame määrata: esmalt seadke käik "hFE" käigule ja näete hammasratta kõrval rida väikeseid pistikupesasid, mis on mõõtmiseks jagatud PNP ja NPN torudeks. Toru tüüp on juba varem kindlaks määratud. Sisestage alus vastavasse toru tüüpi "b" auku ja sisestage kaks ülejäänud tihvti vastavalt "c" ja "e" avadesse. Sel ajal saab lugeda numbrilist väärtust, see on väärtus; Kinnitage alus uuesti ja vahetage kaks ülejäänud jalga; Võrrelge kahte näitu ja tihvti asend suurema näiduga vastab pinnale "c" ja "e".
Näpunäide: ülaltoodud meetodiga saab otse mõõta ainult väikeseid torusid, näiteks 9000 seeriat. Kui soovite mõõta suuri torusid, võite kasutada juhtmestiku meetodit, milleks on väikeste juhtmete kasutamine kolme kontakti väljajuhtimiseks. See on palju mugavam.
MOS-väljatransistoride mõõtmine
N-kanalis on kodumaised 3D01, 4D01 ja Nissani 3SK seeriad. G-pooluse (värava) määramine: kasutage multimeetri dioodivahemikku. Kui positiivsed ja negatiivsed pingelangud teatud viigu ja kahe teise viigu vahel on suuremad kui 2 V, näitab see "1" ja see tihvt on värav G. Vahetage sondid uuesti, et mõõta ülejäänud kahte viiku. Madala pingelanguse korral ühendatakse must sond D-poolusega (äravool), punane sond aga S-poolusega (allikas).
