Kuidas kasutada multimeetrit kaabli katkestuspunktide mõõtmiseks
Kui kaabli või kaabli sees on lahtiühendamisviga, ei ole lahtiühendamise täpset asukohta välisisolatsiooni mähise tõttu lihtne kindlaks teha. Seda probleemi saab hõlpsasti lahendada digitaalse multimeetriga.

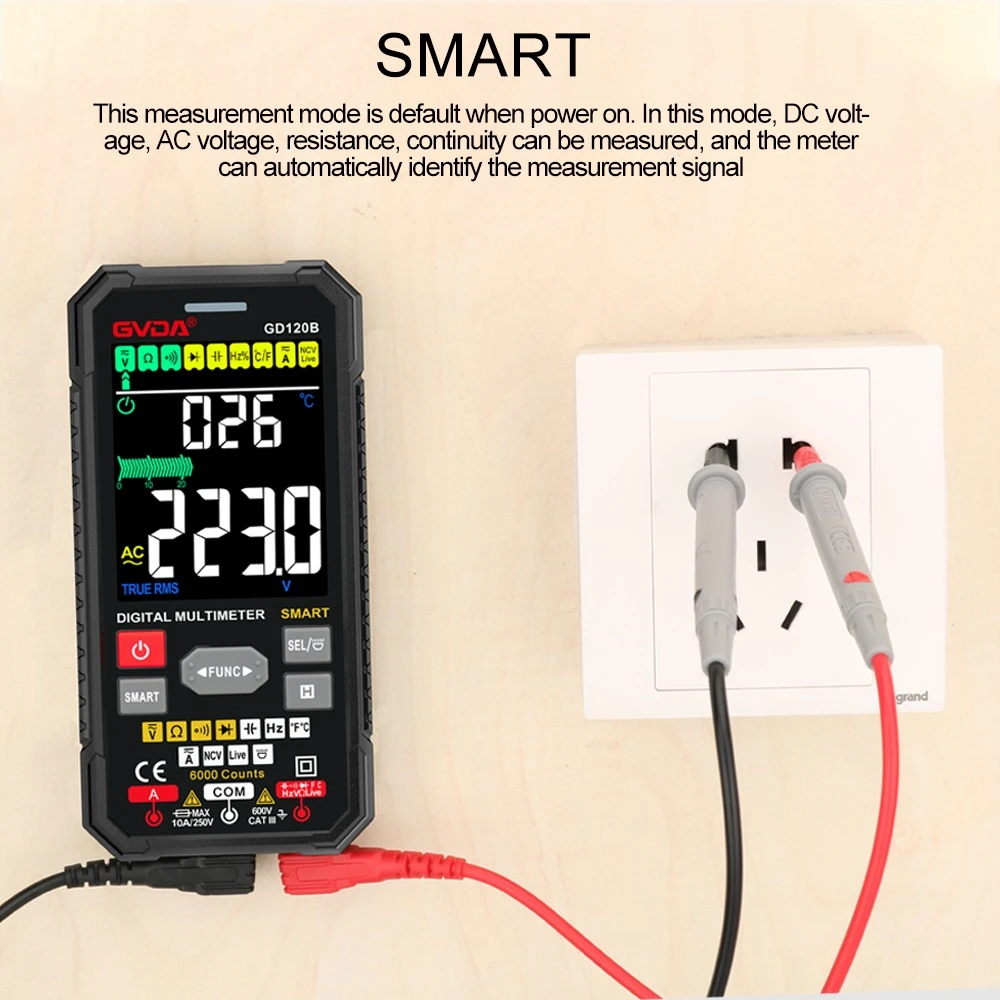

Konkreetne meetod: ühendage katkestuspunktiga juhtme (kaabli) üks ots 220V võrgu pinge all oleva juhtmega ja teine ots riputatakse õhus. Tõmmake digitaalne multimeeter AC2V käigukastile, alustage juhtme (kaabli) pingestatud juhtme juurdepääsuotsast, hoidke ühe käega musta mõõtejuhtme otsast ja liigutage punast testkaablit aeglaselt piki juhtme isolatsiooni. teiselt poolt, sel ajal kuvatakse ekraanil Ekraanil kuvatav pinge väärtus on umbes 0,445 V. Kui punane testpliiats liigub teatud kohta, langeb ekraanil kuvatav pinge järsku 0,0 volti (umbes kümnendik algsest pingest) ja sellest asendist umbes 15 cm edasi (juurdepääs pingestatud juhtmele ots) on traat (kaabel), kus katkestuspunkt asub.
Kui kasutate seda meetodit varjestatud traadi kontrollimiseks, kui ainult südamiktraat on katki, kuid varjestuskiht pole katki, on see meetod jõuetu.
Seda meetodit saab kasutada ka takistusjuhtmete, näiteks vigaste elektritekkide, murdepunktide leidmiseks.
Juhised
(1) Enne mõõtmist on vajalik mehaaniline nulli reguleerimine
(2) Valige sobiv vahemik, valige esmalt suur vahemik ja seejärel valige väike vahemik või vaadake hinnangu andmiseks andmesildi väärtust.
(3) Kui mõõtmiseks kasutatakse minimaalset mõõtevahemikku ja näit ei ole ilmne, saab mõõdetud traati mitu korda kerida ja pöörete arv peaks põhinema lõualuu keskosas olevate pöörete arvul, siis näit=näidatud väärtus × vahemik / täielik kõrvalekalle × pöörete arv
(4) Mõõtmisel peaks katsetatav traat asuma lõugade keskel ja lõuad peavad olema vigade vähendamiseks tihedalt suletud.
(5) Pärast mõõtmise lõpetamist tuleks ülekandelüliti asetada maksimaalsesse vahemikku.
3) Ettevaatusabinõud
(1) Katsetatava liini pinge peaks olema madalam kui klambermõõturi nimipinge.
(2) Kõrgepingeliini voolu mõõtmisel kandke isoleerkindaid, kandke isoleerjalatseid, seiske isoleermatil.
(3) Lõuad peavad olema tihedalt suletud ja vahemikku ei saa muuta, kui toide on sisse lülitatud.
