Kuidas kontrollida multimeetriga, kas vooluringis on lühis või maandusviga?
Nagu ülaltoodust näha, on lühise mõõtmiseks väga mugav kasutada multimeetrit, kuid maanduse mõõtmiseks pole multimeetri kasutamine nii täpne. Tegelikult on kõige mõistlikum kasutada megoommeetrit. Nüüd lubage mul tutvustada teile, kuidas kasutada multimeetrit, et kontrollida, kas vooluringis on lühis või maandusviga.
Kõigepealt räägime lühistest. Tegelikult on sellel küsimusel ka probleeme. Teame, et vooluahela lühis viitab faaside või faasi ja maanduse vahelisele ühendusele, välja arvatud toitesüsteemi tavapärase töö ajal. Seetõttu võib faasijuhtme maandust käsitleda ka lühise tüübina. Kui nulljuhe on maandatud, tekib lekkevool ja lekkekaitse rakendub. Seega ei ole küsija küsimus kuigi range. Isiklikult arvan, et see, mida ta tahab küsida, on see, kuidas tuvastada lühis ja leke ahelas.
Kuidas kasutada multimeetrit lühise tuvastamiseks vooluringis

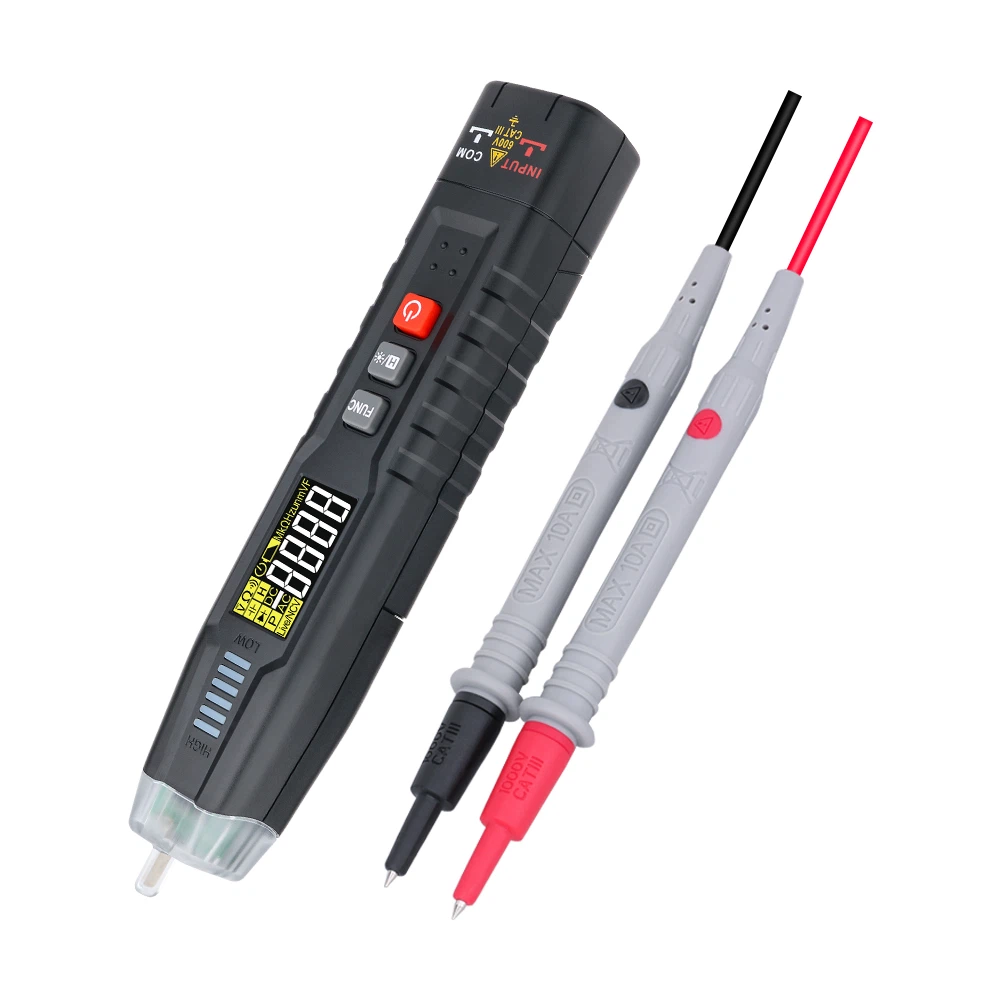

Kõigepealt lülitage toide välja. Reguleerige multimeetri funktsioonilüliti helisignaali vahemikku. Asetage multimeetri kaks mõõtejuhet kahele testitavale klemmile. Kui tekib lühis, kostab sumisev heli ja kuvatakse väga väike juhtivuspinge väärtus. Sel ajal on nende kahe mõõdetud punkti vahel lühis.
Mõõtes vooluringi isolatsiooni multimeetriga, saab kindlaks teha, kas vooluringis on lühis. Näiteks ühe faasi maanduse isolatsiooni mõõtmisel, kui isolatsiooni väärtus on null (metallist maandus) või väga madal (mitte-metallist maandus), saab kindlaks teha, et see ahela faas on maandatud. Kui see pole maandatud, on isolatsiooni väärtus väga kõrge. Seejärel mõõtke faaside vahelist isolatsiooni. Kui faasidevaheline isolatsioon on null, tähendab see, et nende kahe ahela faasi vahel on lühis.
Veenduge, et vooluringis ei oleks elektrit. Kasutage takistusvahemikku (analoogmultimeetri puhul seadke see vahemikku RX10 ja digitaalse multimeetri puhul kasutage piiksu andva järjepidevuse vahemikku). Puudutage kahte testsondi kahte mõõdetavat punkti (või kahte juhet). Kui analoogmultimeetri osuti ei liigu, on tegemist avatud vooluringiga ja kui osuti kõikub täielikult, on tegemist lühisega. Digitaalse multimeetri puhul, kui see on avatud vooluahel, siis number ei muutu ja heli pole; kui see on lühis, siis piiksub või on number null.
Eraldage traadi südamikud traadi kahest otsast nii, et need ei puudutaks üksteist. Seejärel reguleerige multimeeter ülalmainitud asendisse. Asetage testjuhtmed vastavalt kahte erinevat värvi juhtmeotstele. Kui mõõdetud väärtus on üle 0,5 megaoomi või näitab lõpmatust, siis on vooluringi isolatsioon korras, st vooluringis pole leket. Kui mõõdetud tulemus on alla 0,5 megaoomi, on vooluringi isolatsioon kvalifitseerimata ja esineb leke. Kontrollige kõiki ühendusi ja ühenduskarpe ahelas pärast seda õhulülitit, et näha, kas ühenduskohtade isolatsioon pole korralikult tehtud. Seejärel kontrollige multimeetriga iga liigendit ja ühenduskarbi takistuse mõõtmise meetodil. Põhjus on selles, et lühise ajal tekib hetkega suur vool ja õhulüliti rakendub automaatselt. Üldiselt ei põle vooluring liiga palju. Enamasti saab lühise asukoha kindlaks määrata takistuse mõõtmise meetodil ühenduskohtades või ühenduskarpides.
