Kuidas kasutada alalisvoolu toiteallikat ja millised indikaatorid vajavad tähelepanu?

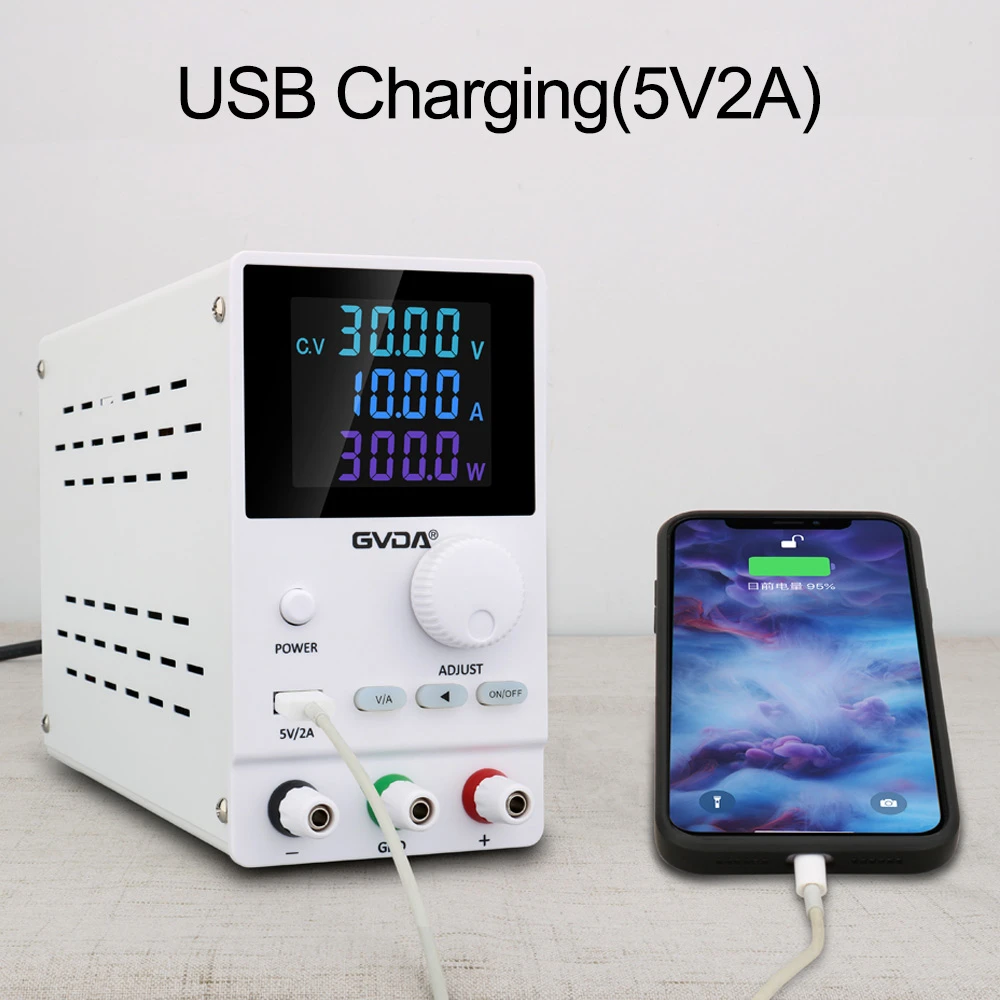

Alalisvoolu toiteallikas on instrument, mis genereerib puhast ja stabiilset alalisvoolu. Lisaks kanalite arvule, koguvõimsusele, väljundspetsifikatsioonidele ja iga kanali eraldusvõimele on alalisvoolu toiteallika paremaks kasutamiseks vaja mõista ja valdada ka järgmisi jõudlusnäitajaid:
Laadimise vahendusmäär
Konstantse pinge väljundseisundis muutub koormuse (väljundvoolu) muutumisel ka väljundpinge e, mida tähistatakse kui △ eout. Püsipinge koormuse reguleerimise määr peegeldab proportsionaalset suhet △ eout ja E vahel.
Püsivoolu väljundi olekus, kui koormus (väljundpinge) muutub, muutub väljundvool I, mida tähistatakse kui △ IOUT. Konstantse voolu koormuse reguleerimise määr peegeldab proportsionaalset suhet △ IOUT ja I vahel. Tavaliselt * * *% x väljundpinge väärtus/vooluväärtus+nihke esitus.
Võimsuse reguleerimise määr
Konstantse väljundpinge (täiskoormuse kulumine) olekus, kui sisendvõimsus e muutub (± 10%), muutub väljundpinge e, mida tähistatakse kui △ eout. Konstantse pinge lineaarse reguleerimise kiirus peegeldab proportsionaalset suhet Δ eout ja E vahel.
Püsivoolu väljundi olekus (täiskoormuse kulumine), kui sisendvõimsus e muutub (± 10%), muutub väljundvool I, mida tähistatakse kui △ IOUT. Püsivoolu lineaarne reguleerimise kiirus peegeldab proportsionaalset suhet △ IOUT ja I vahel. Tavaliselt on see * * *% x väljundpinge väärtus/voolu väärtus+nihe.
stabiilsus
Konstantsel ümbritseval temperatuuril muutuvad väljundpinge ja vool 8 tunni jooksul. Tavaliselt * * *% x väljundpinge väärtus / voolu väärtus + eelpinge esitus
temperatuuri koefitsient
Kui temperatuur muutub 1 kraadi võrra, muutub väljundpinge või vool oluliselt. Tavaliselt * * *% x väljundpinge väärtus/vool
väärtus + kallutatud esitus.
Lainetus ja müra
Pulsatsioon on alalispinge vahelduvvoolu komponent. Tavaliselt saadakse alalispinge vahelduvpinget alaldades ja filtreerides ning mittetäieliku filtreerimise tõttu võib jääda vahelduvvoolu komponente. Isegi kui toiteallikaks on patareid, tekivad koormuse kõikumiste tõttu pulsatsioonid. Tavaliselt tähistatakse pulsatsiooni ja müra VPP ja RMS väärtustega.
täpsust
Programmeerimistäpsus: seatud väärtuse ja tegeliku väljundväärtuse vahelise vea indikaator.
Tagasilugemise täpsus: tegeliku väljundväärtuse ja ekraanil kuvatud väärtuse vaheline veaindikaator loeb tagasi.
mööduv reaktsioon
Kui koormusvool muutub hetkega, muutub väljundpinge ja stabiliseerimisaeg. Aeg, mis kulub väljundpinge taastumiseks 15 MV-ni, kui väljundvool muutub täiskoormusest poolkoormuseks või poolkoormusest täiskoormuseks.
