Digitaalse multimeetri tehnilised omadused ja paneeli kasutamine
Digitaalne multimeeter on väike digitaalne multimeeter, millel on kolme ja poole kohaline LCD-ekraan. See suudab mõõta vahelduv- ja alalispinget ning vahelduv- ja alalisvoolu, takistust, mahtuvust, transistori väärtust, pinge dioodi ja vooluahela lühist jne. .
Selle multimeetri maksimaalne kuvatav väärtus on ±1999, see suudab automaatselt kuvada "0" ja polaarsuse ning kuvada "1" või "-1", kui see on ülekoormatud, ja kuvada "1" või "{{ 5}}", kui aku pinge on liiga madal. Kui aku pinge on liiga madal, kuvatakse märk "←" ja lühise kontrollimine helisignaaliga.
Digitaalse multimeetri tehnilised omadused
1.Mõõtepiirkond
(1) vahelduv- ja alalispinge (vahelduvvoolu sagedus 45Hz ~ 500Hz);
Vahemik oli 200mV, 2V, 20V ja 1000 viis, alalisvoolu täpsus ± (0,8% näidust + 2 sõna) allpool, vahelduvvoolu täpsus ± (1% näidust {{8} } sõnad);
Sisendtakistus, DC aste 10MΩ jaoks, vahelduvvooluaste 10MΩ, 100PF.
(2) Vahelduv- ja alalisvool
Vahemik oli 200μA, 2mA, 200mA ja 10A viis, alalisvoolu täpsus ± (1,2% lugemisest + 2 sõna), vahelduvvoolu täpsus ± (2,0% näidust + 5 sõnadega), maksimaalne pingekoormus 250 mV (AC RMS).
(3) takistus:
Vahemikud on: 200Ω, 2kΩ, 200kΩ, 20MΩ ja 20MΩ kuus klassi. Täpsus on ± (2,0% + 3 sõna lugemisest).
(4) dioodi juhtivuspinge:
Vahemik on {{0}} kuni 1,5 V ja testvool on 1 mA±0,5 mA.
(5) Trioodi väärtuse test:
Katsetingimused on järgmised: VCE=2.8V, IB=10μA.
(6) Lühise tuvastamine:
Katseahela takistus<20Ω±10Ω 2. Sampling time: TS = 0.4S.
Paneel ja kasutusjuhendid

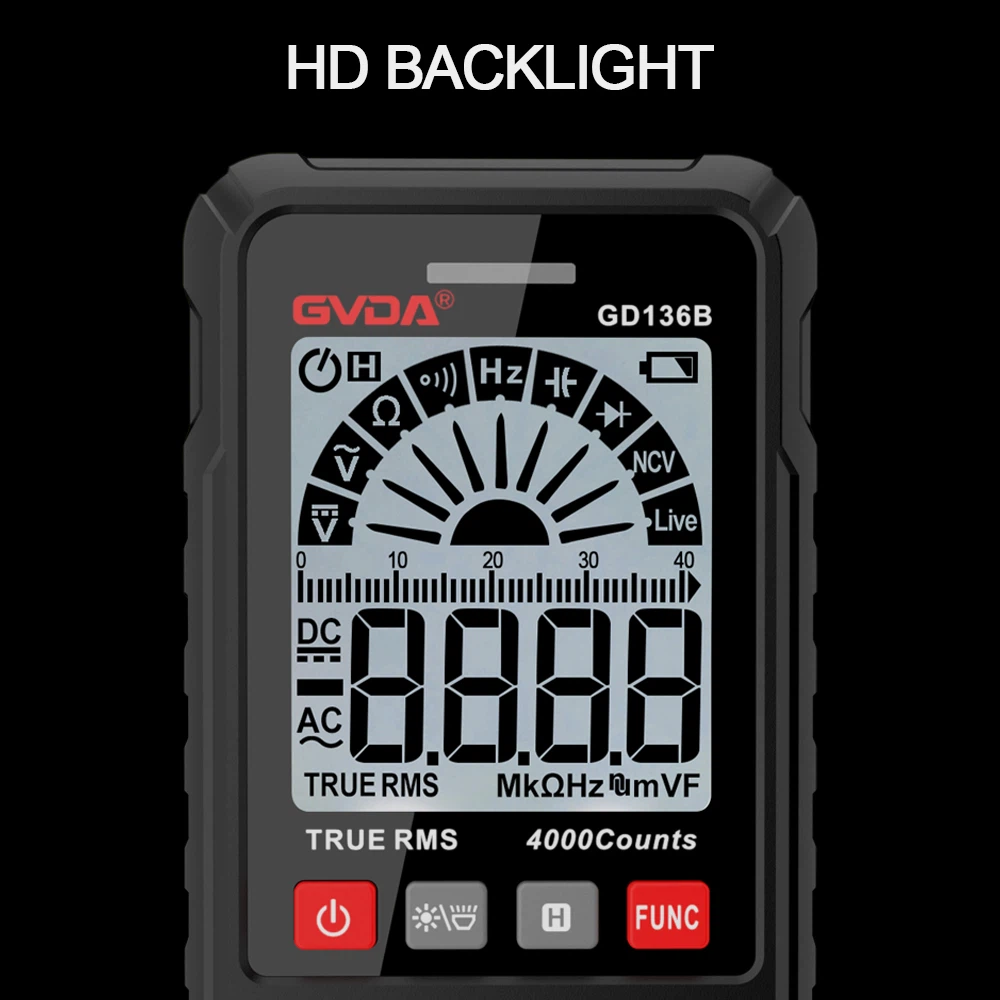

1. Ekraan
Kolm ja pool numbrit vedelkristallekraanil
2. Toitelüliti
Vajutage ja seejärel lülitage toide sisse, kui seda ei kasutata, tuleks see välja lülitada.
3. Mahtuvuse mõõtmise pesa
Mahtuvuse mõõtmine, mahtuvuse tihvt pistikupessa.
4. Funktsioonivahemiku lüliti
Valige erinevad mõõtmisfunktsioonid ja -vahemikud.
5.10A voolupistik (ei saa mõõta voolu, mis on suurem kui 10A)
Vahelduv- ja alalisvoolu mõõtmisel üle 200 mA ja alla 10 A tuleb punane pliiats sisestada sellesse 10A voolupistikusse.
6. Voolupesa
Vahelduv- ja alalisvoolu mõõtmisel alla 200 mA tuleb punane pliiats sellesse voolupistikusse sisestada.
7. V/Ω pistik
Vahelduv- ja alalispinge, takistuse, dioodi juhtivuse pinge ja lühise tuvastamise mõõtmisel tuleb punane pliiats sisestada V / Ω pistikupessa.
8. Maandusliidese "COM" pesa must pliiats sisestatakse alati maanduspessa.
9. väärtustesti pesa
Testitava transistori kollektor, alus ja emitter sisestati pistikutesse "C", "B", "E", pöörake tähelepanu sellele, kas transistor on NPN-tüüpi või PNP-tüüpi.
