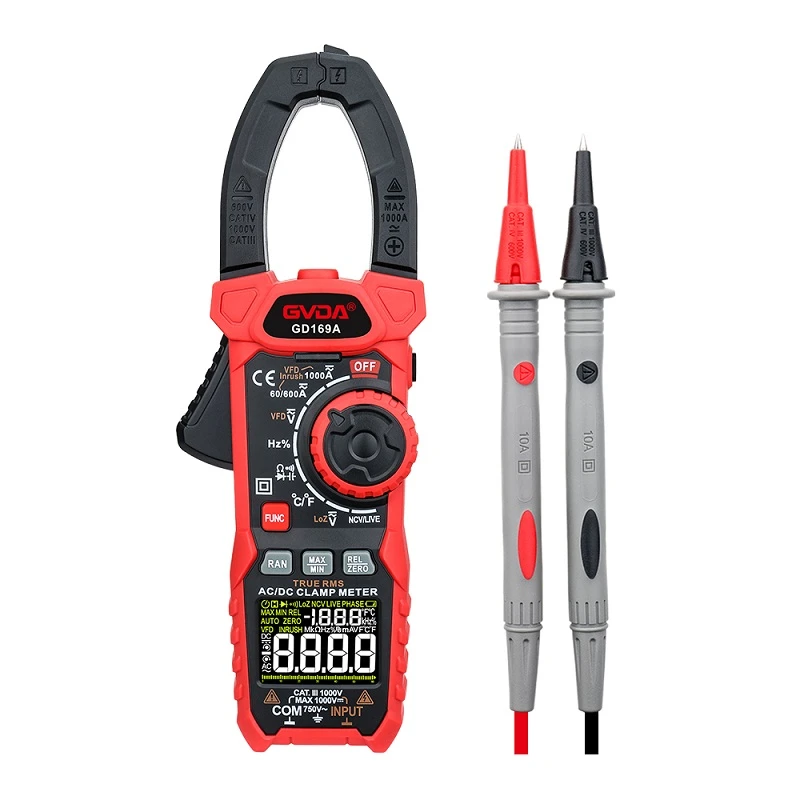

Digitaalse klambrimõõturi võtmefunktsioonide selgitus
Digitaalne klambrimõõtur mängib olulist rolli tavalise hooldusvahendina meie igapäevastes hooldustöödes. Peamine eelis võrreldes tavalisegamultimeeteron see, et see suudab mõõta AC/DC voolu ilma vooluringi lahti ühendamata.
① Vahelduv-/alalisvoolu lõuad: sageduse mõõtmiseks võtke vahelduv-/alalisvool ja kinnitage pea.
② Funktsioonivahemiku lüliti: kasutatakse erinevate funktsioonide ja vahemiku käigu valimiseks.
③HOLD andmete hoidmise klahv: vajutage hoidmisklahvi, ekraanile kuvatakse viimane mõõtmise näit ja kuvatakse "H"; vajutage uuesti hoidmisklahvi,vahendnaaseb normaalsesse testiolekusse.
④ MAX/MIN hoidmisklahv: vajutage hoidmisklahvi, ekraanile kuvatakse maksimaalne või minimaalne näit.
⑤Ekraan: 3 3/4 numbrit, tähemärgi kõrgus 12 mm, 7-segmendi LCD-ekraan.
⑥VΩHz pistik: punase pliiatsi positiivne sisend pinge mõõtmisel,vastupanu, dioodpäripinge langus, vooluahel sisse/välja ja sagedus.
(7) COM-pesa: välja arvatud vahelduvvoolu jaoks, musta pliiatsi negatiivne sisend.
⑧ NULL-klahv: vahelduv- ja alalisvooluvahemikus vajutage seda klahvi, et siseneda suhtelisesse mõõtmisolekusse, lisaks nullina näidatud näitudele kuvatakse logo sümbol "REL". Näidiku näit enne seda salvestatakse mällu võrdlusväärtusena. Automaatse ulatuse olekus säilitatakse ka eelmine vahemik.
FUNC klahv: takistuse, voolukatkestuse ja dioodi korral lülitab see klahv automaatselt mõõtmisolekut ja valitud funktsioon kuvatakse LCD-ekraanil.
⑩TAUSTVALGUS: instrumendi ekraan on varustatud taustvalgustusega. Taustvalgus süttib pärast selle klahvi vajutamist ja kustub automaatselt 7-8 sekundi pärast.
Päästik: vajuta päästikule, klambripea avaneb; vabastage päästik, sulgub klambripea automaatselt.
