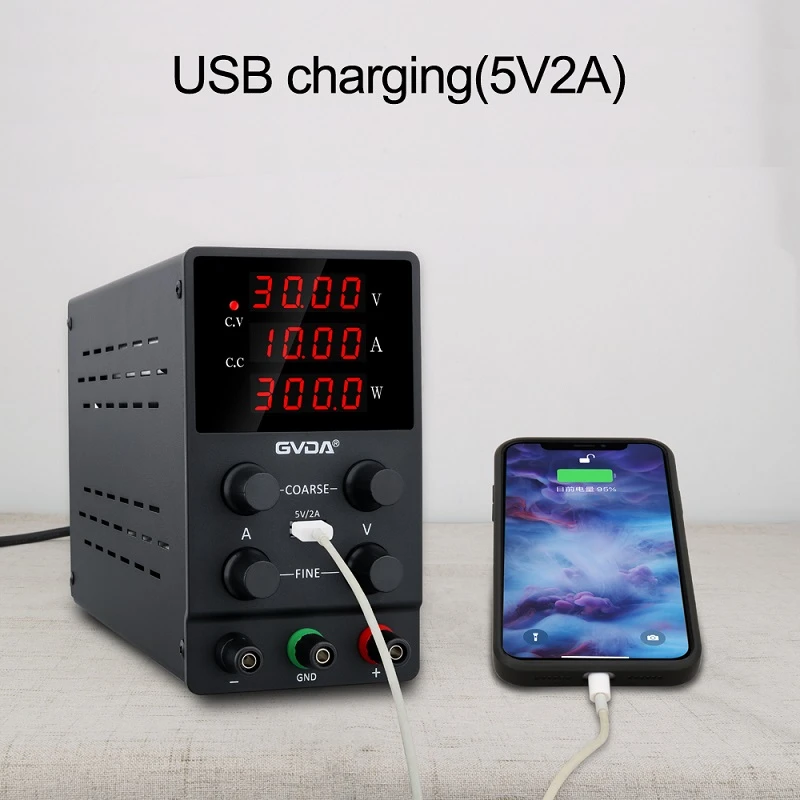

Alalisvoolu lülitustoiteallika klassifikatsioon
Alalisvoolu lülitustoiteallikas on vooluahela abil lülitustoru juhtimiseks, et teostada kiiret juhtivust ja väljalülitamist. Vahelduvvool suunatakse trafosse teisendamiseks ja muundamiseks kõrgsageduslikuks alalisvooluks, genereerides seeläbi ühe või mitu vajalikku pingekomplekti! Kõrgsageduslikule vahelduvvoolule ülemineku põhjuseks on see, et kõrgsagedusliku vahelduvvoolu efektiivsus trafo muundamisahelas on palju suurem kui 50 HZ. Nii et lülitustrafo saab teha väga väikeseks ja see ei ole töötamise ajal väga kuum! ! Maksumus on väga madal. Kui sa ei muuda 50HZ kõrgsageduseks, siis on lülitustoide mõttetu
tööpõhimõte
1. Vahelduvvoolu sisend alaldatakse ja filtreeritakse alalisvooluks;
2. Juhtige lülitustoru kõrgsagedusliku pWM (impulsi laiuse modulatsiooni) signaali kaudu ja lisage DC lülitustrafo primaarvoolu;
3. Lülitustrafo sekundaarne pool indutseerib kõrgsagedusliku pinge, mis alaldatakse ja filtreeritakse koormuse varustamiseks;
4. Väljundosa saab teatud ahela kaudu tagasi juhtahelasse, et juhtida pWM-i töötsüklit, et saavutada stabiilse väljundi eesmärk.
Kui vahelduvvool on sisend, läbib see üldiselt midagi vooluringi, et filtreerida välja häired elektrivõrgus ja samal ajal filtreerida välja häired toiteallikast elektrivõrku;
Kui võimsus on sama, siis mida kõrgem on lülitussagedus, seda väiksem on lülitustrafo suurus, kuid seda kõrgemad on nõuded lülitustorule;
Lülitustrafo sekundaarosal võib vajaliku väljundi saamiseks olla mitu mähist või mitme kraaniga mähis;
Üldjuhul tuleks lisada mõned kaitseahelad, näiteks tühikäigu-, lühise- ja muud kaitsed, vastasel juhul võib lülitustoiteplokk põlema minna.
Peamiselt kasutusel tööstuses ja mõnedes kodumasinates, nagu telerid, arvutid jne.
Kõrge sagedusega alalisvoolu toiteallikas
Kõrgsagedusliku lülitusega alalisvoolutoiteallikas [1] kasutatakse peamise toiteseadmena kvaliteetset imporditud IGBT-d ja trafo peamise südamikuna ülimikrokristallilist (tuntud ka kui nanokristallilist) pehmet magnetsulamit. Peamine juhtimissüsteem võtab kasutusele mitme kontuuriga juhtimistehnoloogia. Võetud on soolapritsi hapestamise vastased meetmed. Toiteallika tootel on mõistlik struktuur ja tugev töökindlus. Toiteallikast on saanud türistori toiteallika uuendatud toode selle väiksuse, kerge kaalu, kõrge efektiivsuse ja töökindluse tõttu. See sobib erinevatele täppispinnatöötluse kohtadele, nagu katse, oksüdatsioon, elektrolüüs, galvaniseerimine, nikeldamine, tinatamine, kroomimine, fotoelektrienergia, sulatamine, keemiline moodustumine, korrosioon jne. Anodeerimine, vaakumkatmine, elektrolüüs, elektroforees, vesi töötlemine, elektroonikatoodete vananemine, elektriküte, elektrokeemia jne, on see pälvinud ka kasutajatelt üksmeelset kiitust. Eriti PCB-, galvaniseerimis- ja elektrolüüsitööstuses on see muutunud paljude klientide eelistatud toiteallikaks.
