Valgusmõõturite klassifikatsioon ja kasutamine
Valgustusmõõturite tüübid
1. Visuaalne valgustusmõõtur: seda on ebamugav kasutada, selle täpsus on madal ja seda kasutatakse harva.
2. Fotoelektriline valgustusmõõtur: tavaliselt kasutatakse seleeni fotogalvaanilist valgustusmõõturit ja räni fotogalvaanilist valgustustihedust.
Fotoelementide valgustusmõõturi koostis ja kasutusnõuded:
1. Koostis: mikroampermeeter, käigukangi nupp, nullpunkti reguleerimine, klemm, fotosilm, V(λ) korrektsioonifilter jne.
Seleeni (Se) fotogalvaanilisi elemente või räni (Si) fotogalvaanilisi elemente kasutatakse tavaliselt valgustusmõõturitena, mida tuntakse ka luksmõõturitena.
2. Kasutusnõuded:
① Fotogalvaanilised elemendid peaksid kasutama hea lineaarsusega fotogalvaanilisi seleeni (Se) või räni (Si) fotogalvaanilisi elemente; nad suudavad pikka aega säilitada head stabiilsust ja on kõrge tundlikkusega; kui E on kõrge, kasutage suure sisetakistusega fotogalvaanilisi elemente, millel on madal tundlikkus ja hea lineaarsus. , mida ei kahjusta tugev valgus.
② Sees on V (λ) korrektsioonifilter, mis sobib erineva värvitemperatuuriga valgusallikate valgustamiseks ja millel on väike viga.
③ Põhjus, miks fotogalvaanilise elemendi ette lisatakse koosinusnurga kompensaator (opalestseeruv klaas või valge plastik), on see, et kui langemisnurk on suur, kaldub fotogalvaaniline element koosinusseadusest kõrvale.
④Illuminomeeter peaks töötama toatemperatuuril või toatemperatuuri lähedal (fotoelemendi triiv muutub temperatuurimuutustega).

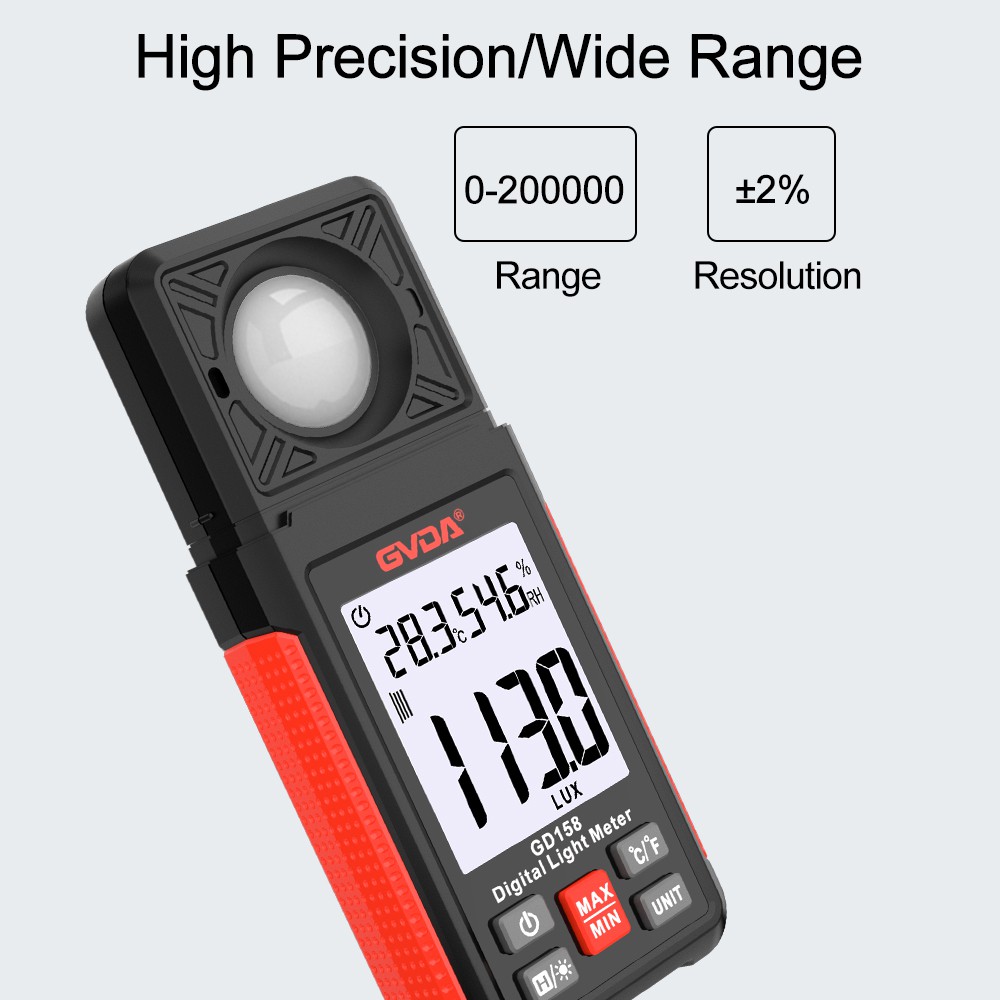

Kuidas kasutada valgusmõõturit
①Lülita toide sisse.
② Avage fotodetektori kaas ja asetage fotodetektor horisontaalselt mõõtmisasendisse.
③ Valige sobiv mõõteseade.
Kui ekraani vasakus otsas kuvatakse ainult "1", tähendab see, et valgustus on ülemäärane ja mõõtmiskordaja reguleerimiseks peate vajutama vahemiku klahvi (⑧ klahv).
④Valgustusmõõtur hakkab tööle ja kuvab ekraanil valgustiheduse väärtuse.
⑤Ekraanil kuvatavad andmed muutuvad pidevalt. Kui kuvatavad andmed on suhteliselt stabiilsed, vajutage andmete lukustamiseks klahvi HOLD (⑧ klahv).
⑥ Lugege ja salvestage lugejas kuvatud vaadeldud väärtused. Vaadeldud väärtus võrdub näidikul kuvatava arvuga, mis on korrutatud ulatuse väärtusega.
Näiteks: ekraanil kuvatakse 500, paremas alanurgas kuvatav olek on "×2000" ja valgustuse mõõtmise väärtus on 1000000lx, see tähendab (500×2000).
⑦ Lugemisväärtuse lukustusfunktsiooni tühistamiseks vajutage uuesti lukustuslülitit.
⑧ Võtke iga vaatluse ajal kolm järjestikust näitu ja registreerige need.
⑨Pärast iga mõõtmise lõpetamist vajutage toite väljalülitamiseks toitenuppu.
⑩ Katke fotodetektori kaas ja asetage see tagasi karpi.
