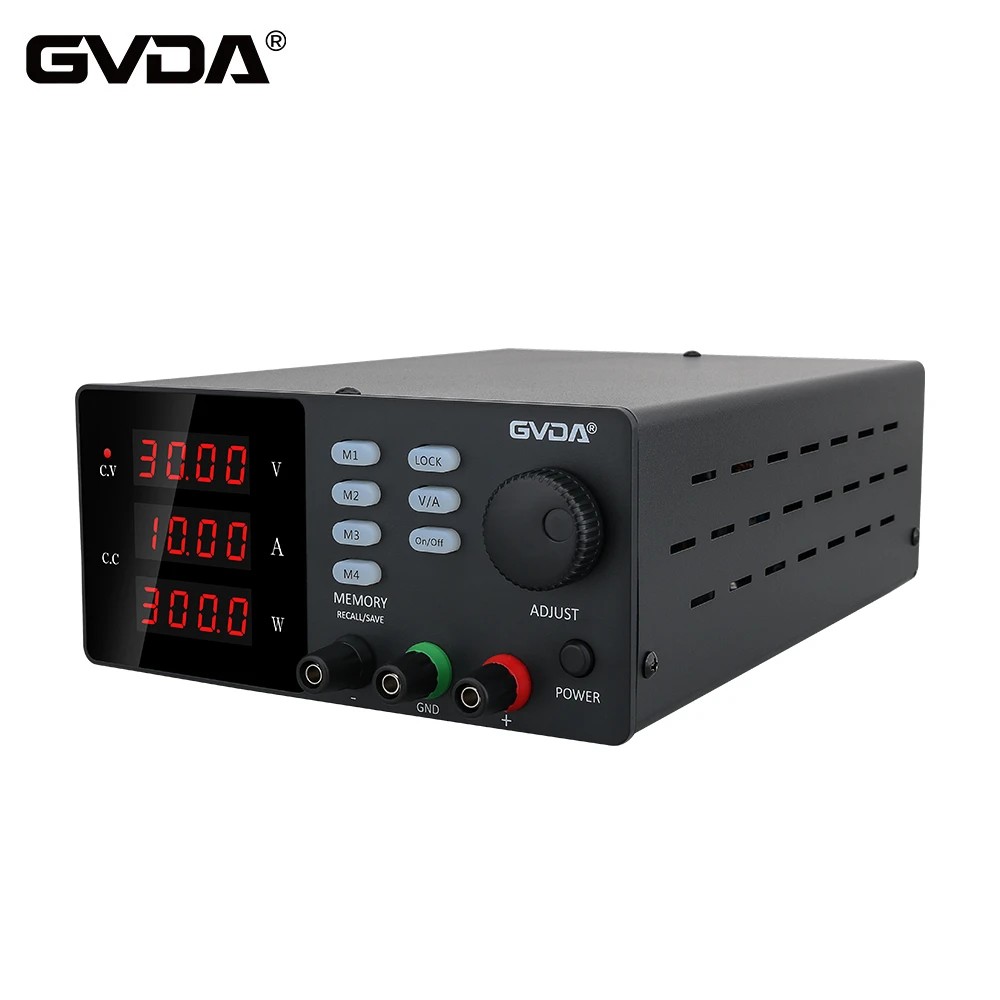

30V/3A konstantse pinge/konstantse voolu alalisvoolu reguleeritav reguleeritav toiteallikas
Vooluahela omadused
(1) digitaalse voltmeetri pinge kaardil voolunäidikul, kuvamise täpsus 0,1 V kaardil 0,01A
(2) liigvoolukaitse funktsioon, piirake voolu läbi ampermeetri seadete. See tähendab, et pideva voolu funktsiooniga. See funktsioon lühise veaahela hoolduses, reguleerimises võib vältida liiga suurt voolu ja põletada trükkplaati või pingeregulaatorit ennast.
(3) on automaatse ventilaatori juhtimisahelaga, toiteallika regulaatori toru jahutusradiaator, mis on üle 55 kraadi, käivitab automaatselt jahutusventilaatori.
Tööpõhimõte
Põhiahel: koosneb 1M31 7, Q1, Q2. See on tüüpiline voolu laiendamise rakendusahel 1M31 7. Ei kasutata populaarset suure võimsusega pingeregulaatorit IC 1M338, kuna see on liiga tundlik liigvoolukaitsele, koheselt üle 5A, mis siseneb kaitseolekusse, ja väikeste elektritööriistade (nt väikesed puurid, alalisvoolumootorid) käivitusvool on sageli üle 5A ja ei talu induktiivseid koormusi, mida olen testinud. Ampermeetri proovivõtutakisti R6, kui vasktraadi mähise kasutamine on takistuse väärtuse tõttu liiga väike, isegi kui sild on eelnevalt täppismõõtmine pluss kontakti (jootmisliidete) takistus väljaspool veavahemikku. Siin kasutatakse 0.12Ω tsementtakistit, voolu tekitatud pingelangus reguleeritakse RP3 abil ja saadetakse 2 V voltmeetri pea täiusele, voolutugevus 20.00A.
Komponentide valik
Voltmeeter, kasutades täisväärtust 200V voltmeetri pea, põleb kümme numbrit pärast koma. Ampermeeter võtab kasutusele täiskraadise 2 V voltmeetri ja süttib kümnendkoht pärast sajandat numbrit (st täiskraad 20,00 A).
Trafo, mis kasutab rohkem kui 150 W tööstusliku sagedusega trafot või rõngastüüpi tulekahju lehma konversiooni, toitemähis 1,4 mm emailtraadiga.
J1, kasutades kontaktivoolu, mis on suurem kui 10A 12V relee. J2 kasutades JRX tüüpi väikest releed.
Voolu läbimise tõttu on RP1.RP2 suur, tavalist süsinikkile potentsiomeetrit ei saa kasutada, kasutades WX13-1 1- tüüpi traatpotentsiomeetrit, võib kasutusiga oluliselt parandada. RP3, kasutades mitme pöörde täppislõikamistakistit. Q1 kasutades Ic Suurem või võrdne 10A, BVceo Suurem või võrdne kui 60V suure võimsusega NPN toru, Q2 üldise PNP ** määr toru võib olla.
12 V ventilaator koos 10 × 10 cm instrumendi ventilaatoriga.
Vooluahela reguleerimine
Kokkupanek on lõpetatud. Pinge, ampermeetri tavaline ekraan ja pinge reguleeritav, järgmine silumine:
10 Ω, 5W koormustakisti ja digitaalne multimeeter (suure vooluga käigul), mis on ühendatud toiteallika väljundiga, reguleerige väljundpinget nii, et multimeeter näitaks 1.00A, reguleerige RP3 nii, et masina ampermeeter näitaks 1 .00A.
{{0}} Ω, väljundiga ühendatud 5W koormustakisti, K2 tabas 2 asendis, seadis konstantse voolu teatud väärtusele (näiteks 0,50A) ja seejärel K2 tabas 1 asendis, suurendage aeglaselt väljundpinget, koormusvool tõuseb seatud väärtuseni, pinge, vool ei tõuse enam, hoitakse praegusel seatud väärtusel. Sel ajal töötab püsivoolu funktsioon.
Lühise test: lühistage väljund, ampermeeter näitab vahemikus 4-5A, samal ajal süttib VD6, andes teada liigvoolust.
